Máy biến áp (máy biến thế) là thiết bị điện từ tĩnh, hoạt động dựa trên nguyên lý cảm ứng điện từ, dùng để biến đổi điện áp (xoay chiều) và không làm thay đổi tần số. Ngày nay, thiết bị này hiện diện ở khắp mọi nơi, từ các nhà máy điện, khu công nghiệp đến các khu dân cư với nhiều quy mô và chức năng khác nhau. Vậy cấu tạo và nguyên lý hoạt động của máy biến áp có gì đặc biệt, và chúng đóng vai trò cốt lõi ra sao trong hệ thống điện? Tìm hiểu ngay trong bài viết sau.
Việc phát hiện, khai thác và ứng dụng điện năng là một trong những thành tựu khoa học – kỹ thuật quan trọng nhất của nhân loại. Từ khi được tạo ra tại các nhà máy điện cho đến khi phục vụ sản xuất, kinh doanh và đời sống, điện năng phải trải qua một hành trình rất dài với nhiều lần biến đổi về điện áp. Để hành trình đó diễn ra an toàn, hiệu quả và kinh tế, máy biến áp giữ vai trò đặc biệt quan trọng trong hệ thống điện.
Ngày nay, máy biến áp hiện diện ở hầu hết mọi nơi có sử dụng điện. Từ các nhà máy điện, trạm biến áp truyền tải, khu công nghiệp, tòa nhà cao tầng, bệnh viện, trung tâm dữ liệu cho đến từng khu dân cư đều có sự tham gia của máy biến áp ở những quy mô và chức năng khác nhau.
Ít có thiết bị điện nào vừa phổ biến, vừa có ảnh hưởng lớn đến hiệu quả và độ tin cậy của hệ thống điện như máy biến áp. Nếu thiếu máy biến áp, việc truyền tải và phân phối điện xoay chiều ở quy mô lớn sẽ khó đạt hiệu quả kinh tế và kỹ thuật; các nhà máy điện sẽ khó đấu nối hiệu quả với lưới điện quốc gia; các thiết bị điện cũng khó được cung cấp đúng cấp điện áp định mức.
Điều đặc biệt là mặc dù đóng vai trò rất quan trọng, nguyên lý làm việc của máy biến áp lại khá đơn giản và gần như không thay đổi kể từ khi hiện tượng cảm ứng điện từ được phát hiện vào thế kỷ XIX. Qua gần hai trăm năm phát triển, những tiến bộ về vật liệu, công nghệ thiết kế, chế tạo và thử nghiệm đã giúp máy biến áp ngày càng có công suất đơn chiếc lớn hơn, điện áp lớn hơn với hiệu suất cao hơn, tổn hao thấp hơn, tuổi thọ dài hơn và đáp ứng những yêu cầu ngày càng khắt khe của hệ thống điện hiện đại.
Hiểu đúng về máy biến áp không chỉ giúp người học nắm được một khái niệm cơ bản của ngành điện mà còn tạo nền tảng để nghiên cứu các nội dung chuyên sâu hơn như cấu tạo, tổn hao, hiệu suất, khả năng chịu ngắn mạch, hệ thống cách điện, công nghệ vật liệu, đánh giá chất lượng và phương pháp lựa chọn, vận hành thiết bị.
1. Máy biến áp là gì?
Theo định nghĩa kỹ thuật, máy biến áp là thiết bị điện từ tĩnh, làm việc dựa trên hiện tượng cảm ứng điện từ, dùng để biến đổi điện áp của dòng điện xoay chiều từ cấp điện áp này sang cấp điện áp khác mà không làm thay đổi tần số của nguồn điện.
Trong đó:
- Thiết bị điện từ tĩnh là thiết bị không có các bộ phận quay trong quá trình làm việc như động cơ hay máy phát điện.
- Biến đổi điện áp là thay đổi giá trị điện áp phù hợp với yêu cầu truyền tải hoặc sử dụng điện năng, đồng thời làm thay đổi dòng điện theo tỷ lệ nghịch với điện áp.
- Không làm thay đổi tần số nghĩa là nếu nguồn điện đầu vào có tần số 50 Hz thì điện áp đầu ra cũng vẫn là 50 Hz.
Nói một cách đơn giản, máy biến áp không tạo ra điện năng; thiết bị truyền năng lượng điện giữa các mạch và tạo ra mức điện áp phù hợp với yêu cầu truyền tải hoặc sử dụng, giúp điện năng được truyền tải và sử dụng hiệu quả hơn.
> > Thuật ngữ liên quan: Máy biến thế là gì? Máy biến thế và máy biến áp có khác nhau không?
Tùy theo yêu cầu của hệ thống điện, máy biến áp có thể thực hiện nhiều chức năng khác nhau như:
- Tăng điện áp để giảm dòng điện khi truyền tải điện năng đi xa, từ đó giảm tổn thất trên đường dây.
- Hạ điện áp xuống mức phù hợp để cung cấp cho các khu công nghiệp, tòa nhà, bệnh viện, trung tâm thương mại hoặc hộ gia đình.
- Cách ly giữa các mạch điện nhằm nâng cao mức độ an toàn.
- Điều chỉnh điện áp hoặc cấp nguồn cho các thiết bị chuyên dụng trong công nghiệp và điện tử.
Điều cần lưu ý là máy biến áp không sinh ra điện năng và không chuyển đổi điện năng thành cơ năng như động cơ điện. Trong quá trình làm việc, điện năng được truyền từ cuộn dây sơ cấp sang cuộn dây thứ cấp thông qua từ trường biến thiên. Một phần rất nhỏ năng lượng bị tổn hao dưới dạng nhiệt và tiếng ồn, còn phần lớn vẫn được truyền đến phía tải với hiệu suất rất cao. Đối với nhiều máy biến áp điện lực hiện đại, hiệu suất có thể đạt trên 99%.
Chính khả năng biến đổi điện áp với hiệu suất cao đã khiến máy biến áp trở thành thiết bị không thể thiếu trong toàn bộ hệ thống điện, từ khâu phát điện, truyền tải, phân phối cho đến sử dụng điện.
Tìm hiểu thêm:
2. Cấu tạo cơ bản của máy biến áp
Mặc dù có rất nhiều chủng loại, các cấp điện áp và công suất khác nhau, máy biến áp điện lực thường được cấu thành từ năm nhóm bộ phận chính: lõi từ, dây quấn, hệ thống cách điện, hệ thống làm mát và các thiết bị phụ trợ. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng có mối quan hệ chặt chẽ với nhau, quyết định hiệu suất, độ tin cậy và tuổi thọ của thiết bị.
2.1. Lõi từ
Lõi từ là bộ phận dẫn từ thông của máy biến áp. Khi máy làm việc, từ thông sinh ra trong cuộn dây sẽ khép kín chủ yếu qua lõi từ.
Lõi thép thường được chế tạo từ các lá thép kỹ thuật điện rất mỏng, có phủ lớp cách điện trên bề mặt rồi ghép thành từng tập. Kết cấu này giúp giảm đáng kể tổn hao do dòng điện xoáy, đồng thời nâng cao hiệu suất của máy biến áp.
Trong những năm gần đây, bên cạnh thép silic định hướng truyền thống, nhiều nhà sản xuất đã sử dụng vật liệu vô định hình (Amorphous) để giảm tổn hao không tải, đặc biệt đối với máy biến áp phân phối có thời gian vận hành liên tục phụ tải thay đổi nhiều và thường non tải.
Chất lượng vật liệu và công nghệ gia công lõi từ ảnh hưởng trực tiếp đến tổn hao không tải, độ phát nóng, độ rung và tiếng ồn của máy biến áp.
2.2. Dây quấn
Dây quấn là nơi trực tiếp thực hiện quá trình biến đổi, truyền năng lượng thông qua hiện tượng cảm ứng điện từ.
Một máy biến áp thông thường có hai hệ thống dây quấn:
- Dây quấn sơ cấp nhận điện năng từ nguồn.
- Dây quấn thứ cấp cung cấp điện năng cho phụ tải.
Vật liệu chế tạo dây quấn chủ yếu là đồng hoặc nhôm có độ dẫn điện cao. Tùy theo yêu cầu kỹ thuật, dây dẫn có thể có nhiều dạng tiết diện và kết cấu khác nhau nhằm tối ưu khả năng mang dòng, giảm tổn hao, hạn chế phát nóng và tăng độ bền cơ học.
Thiết kế dây quấn không chỉ ảnh hưởng đến hiệu suất mà còn quyết định khả năng chịu lực điện động khi xảy ra ngắn mạch – một trong những yêu cầu quan trọng đối với máy biến áp điện lực.
2.3 Vỏ máy biến áp
Vỏ máy biến áp là kết cấu cơ khí có chức năng bao che, bảo vệ lõi từ, dây quấn và các bộ phận bên trong khỏi tác động của môi trường, đồng thời bảo đảm độ kín cần thiết để chứa dầu cách điện đối với máy biến áp dầu. Ngoài nhiệm vụ bảo vệ, vỏ máy còn tham gia vào quá trình tản nhiệt, góp phần duy trì điều kiện vận hành ổn định và nâng cao tuổi thọ thiết bị.
Vỏ máy thường được chế tạo từ thép tấm kết cấu có độ bền cao, gia công bằng các công nghệ cắt CNC, chấn, hàn và lắp ráp nhằm bảo đảm độ chính xác về kích thước, độ kín và khả năng chịu lực. Các mối hàn được kiểm soát nghiêm ngặt để đáp ứng yêu cầu về độ bền cơ học cũng như ngăn ngừa hiện tượng rò rỉ dầu trong quá trình vận hành.
Sau khi gia công, bề mặt vỏ được xử lý bằng phương pháp phun bi để loại bỏ tạp chất, rỉ sét và tạo độ nhám phù hợp trước khi sơn phủ. Hệ thống sơn bảo vệ được lựa chọn phù hợp với thiết kế sản phẩm và điều kiện môi trường lắp đặt, giúp tăng khả năng chống ăn mòn, hạn chế tác động của tia cực tím (UV), chịu được điều kiện môi trường ngoài trời và nâng cao tuổi thọ của thiết bị.
Đối với máy biến áp công suất trung bình và lớn, vỏ máy có thể được bố trí hệ thống cánh tản nhiệt hoặc két làm mát nhằm tăng diện tích trao đổi nhiệt giữa dầu cách điện và môi trường, góp phần duy trì nhiệt độ vận hành trong giới hạn cho phép, từ đó duy trì hiệu suất và độ tin cậy của máy biến áp.
2.4. Hệ thống cách điện
Nếu lõi từ và dây quấn được ví như “trái tim” của máy biến áp thì hệ thống cách điện chính là yếu tố quyết định tuổi thọ của thiết bị.
Hệ thống cách điện có nhiệm vụ cách ly an toàn giữa các vòng dây, giữa các cuộn dây với nhau và giữa dây quấn với lõi từ hoặc vỏ máy.
Tùy theo từng loại máy biến áp, vật liệu cách điện có thể là giấy cách điện, dầu cách điện, nhựa epoxy hoặc nhiều loại vật liệu kỹ thuật chuyên dụng khác.
Trong thực tế vận hành, nhiều sự cố nghiêm trọng của máy biến áp đều có liên quan trực tiếp hoặc gián tiếp đến sự suy giảm chất lượng của hệ thống cách điện. Vì vậy, thiết kế, chế tạo và kiểm soát chất lượng hệ thống cách điện luôn là một trong những nội dung quan trọng nhất đối với các nhà sản xuất máy biến áp.
2.5. Hệ thống làm mát
Trong quá trình vận hành, một phần điện năng luôn bị tổn hao dưới dạng nhiệt. Nguồn nhiệt này chủ yếu phát sinh từ tổn hao trong lõi từ và tổn hao trong dây quấn.
Nếu nhiệt độ tăng quá cao trong thời gian dài, vật liệu cách điện sẽ bị lão hóa nhanh, làm giảm tuổi thọ của máy biến áp và tăng nguy cơ xảy ra sự cố. Vì vậy, việc kiểm soát nhiệt độ luôn là một trong những yêu cầu quan trọng nhất trong thiết kế và vận hành máy biến áp.
Tùy theo kết cấu của từng loại máy biến áp, hệ thống làm mát có thể sử dụng:
- Không khí tự nhiên.
- Không khí cưỡng bức bằng quạt.
- Dầu cách điện kết hợp đối lưu tự nhiên.
- Dầu kết hợp với quạt hoặc bơm tuần hoàn.
Phương pháp làm mát được nhà chế tạo tính toán và xác định theo công suất, cấp điện áp, tổn hao, điều kiện lắp đặt và yêu cầu vận hành của từng dự án.
Trong thực tế, khi đánh giá khả năng mang tải của máy biến áp, nhiệt độ làm việc quan trọng không kém công suất định mức. Hệ thống làm mát được thiết kế phù hợp giúp máy vận hành ổn định, đáp ứng chế độ quá tải trong giới hạn cho phép và duy trì tuổi thọ cách điện lâu hơn.
Tìm hiểu thêm: Các phương pháp làm mát máy biến áp phổ biến
2.6. Các bộ phận và thiết bị phụ trợ
Ngoài các bộ phận chính, máy biến áp còn được trang bị nhiều thiết bị phụ trợ nhằm bảo đảm khả năng vận hành an toàn, giám sát tình trạng làm việc và hỗ trợ công tác bảo dưỡng.
Tùy từng loại máy biến áp, các thiết bị này có thể bao gồm:
- Bộ đổi nấc điện áp.
- Sứ đầu cực.
- Bình dầu phụ.
- Bộ hút ẩm.
- Đồng hồ nhiệt độ.
- Đồng hồ mức dầu.
- Van an toàn áp suất.
- Rơle bảo vệ.
- Thiết bị giám sát trực tuyến và cảm biến thông minh.
Đối với máy biến áp công suất lớn hoặc các vị trí vận hành quan trọng, hệ thống giám sát ngày càng được tích hợp nhiều chức năng như theo dõi nhiệt độ, độ ẩm, khí hòa tan trong dầu, phóng điện cục bộ và các thông số vận hành khác. Dữ liệu được thu thập, phân tích và chẩn đoán giúp phát hiện sớm dấu hiệu bất thường, hỗ trợ bảo trì theo tình trạng, nâng cao độ tin cậy và giảm nguy cơ sự cố. Đây là nền tảng quan trọng để phát triển máy biến áp số và máy biến áp thông minh.
Có thể thấy, máy biến áp hiện đại không chỉ bao gồm lõi từ và dây quấn mà còn là sự kết hợp của nhiều hệ thống cơ khí, điện, vật liệu, làm mát, bảo vệ và công nghệ giám sát nhằm bảo đảm thiết bị hoạt động an toàn trong suốt vòng đời khai thác.
Tìm hiểu thêm:
- Vì sao nhiệt độ ảnh hưởng lớn đến tuổi thọ máy biến áp?
- Tại sao máy biến áp phát ra tiếng ù khi hoạt động?
3. Nguyên lý hoạt động của máy biến áp
Điểm đặc biệt của máy biến áp là khả năng truyền điện năng từ mạch này sang mạch khác thông qua biến đổi điện từ mà không cần có sự tiếp xúc điện trực tiếp giữa hai cuộn dây.
Nguyên lý này dựa trên hiện tượng cảm ứng điện từ, được nhà khoa học Michael Faraday phát hiện vào năm 1831 và đến nay vẫn là nền tảng của mọi máy biến áp đang sử dụng trên thế giới.
Quá trình làm việc của máy biến áp có thể được mô tả theo các bước sau:
Thứ nhất, khi điện áp xoay chiều được đặt vào cuộn dây sơ cấp, dòng điện xoay chiều sẽ chạy qua cuộn dây và tạo ra từ trường biến thiên.
Thứ hai, từ trường biến thiên này khép kín qua lõi từ và liên kết với cuộn dây thứ cấp.
Thứ ba, dưới tác dụng của hiện tượng cảm ứng điện từ, trên cuộn dây thứ cấp xuất hiện một sức điện động cảm ứng. Khi nối với phụ tải, điện năng sẽ được truyền từ nguồn đến thiết bị sử dụng.
Giá trị điện áp đầu ra phụ thuộc vào giá trị điện áp đầu vào và tỷ số số vòng dây giữa hai cuộn dây và được biểu diễn theo công thức:
U₁/U₂ = N₁/N₂
Trong đó:
- U₁ là điện áp phía sơ cấp.
- U₂ là điện áp phía thứ cấp.
- N₁ là số vòng dây của cuộn sơ cấp.
- N₂ là số vòng dây của cuộn thứ cấp.
Đối với máy biến áp lý tưởng (bỏ qua tổn hao), công suất vào xấp xỉ bằng công suất ra, ta có:
U1.I1 = U2.
Vì vậy khi điện áp tăng thì dòng điện giảm và ngược lại.
Nếu số vòng dây của cuộn thứ cấp lớn hơn cuộn sơ cấp, điện áp đầu ra sẽ lớn hơn điện áp đầu vào và máy được gọi là máy biến áp tăng áp.
Ngược lại, nếu số vòng dây của cuộn thứ cấp nhỏ hơn cuộn sơ cấp, điện áp đầu ra sẽ nhỏ hơn điện áp đầu vào và máy được gọi là máy biến áp hạ áp.
Nhìn bề ngoài, nguyên lý hoạt động của máy biến áp khá đơn giản. Tuy nhiên, để thiết bị đạt hiệu suất cao, tổn hao thấp, chịu được ngắn mạch, vận hành ổn định trong nhiều thập kỷ và đáp ứng các tiêu chuẩn kỹ thuật khắt khe lại là một bài toán kỹ thuật rất phức tạp đối với nhà chế tạo. Đó là kết quả của quá trình tối ưu đồng thời về thiết kế điện từ, kết cấu cơ khí, lựa chọn vật liệu, công nghệ chế tạo, kiểm soát chất lượng và vốn đầu tư.
Tìm hiểu thêm:
- Quy trình bảo trì, bảo dưỡng máy biến áp đúng chuẩn kỹ thuật
- Quy trình thay dầu máy biến áp đạt chuẩn và an toàn
4. Vai trò của máy biến áp trong hệ thống điện
Máy biến áp là một trong những thiết bị quan trọng nhất của hệ thống điện. Từ khâu phát điện đến truyền tải, phân phối và sử dụng điện năng đều có sự hiện diện của máy biến áp.
4.1. Giúp truyền tải điện năng đi xa với hiệu quả cao
Điện năng thường được phát ra ở cấp điện áp trung bình. Nếu truyền tải trực tiếp ở mức điện áp này, dòng điện sẽ rất lớn, làm tăng tổn thất trên đường dây và đòi hỏi tiết diện dây dẫn lớn, dẫn đến chi phí đầu tư cao.
Máy biến áp tăng áp, tùy theo công suất và khoảng cách, điện áp được nâng lên cấp cao áp hoặc siêu cao áp, nhờ đó giảm dòng điện truyền tải, giảm tổn thất công suất và tăng hiệu quả truyền tải điện năng trên khoảng cách hàng trăm hoặc hàng nghìn kilômét.
Có thể nói, nếu không có máy biến áp tăng áp thì hệ thống điện quốc gia với quy mô rộng lớn như hiện nay gần như không thể hình thành.
4.2. Cung cấp điện áp phù hợp cho từng đối tượng sử dụng
Sau khi được truyền tải trên lưới điện cao áp, điện năng sẽ được hạ dần qua nhiều cấp điện áp khác nhau trước khi đến nơi tiêu thụ. Máy biến áp trực tiếp cấp điện cho hộ tiêu thụ được gọi là máy biến áp phân phối.
Các máy biến áp phân phối có nhiệm vụ đưa điện áp về mức phù hợp cho:
- Nhà máy công nghiệp.
- Khu đô thị.
- Bệnh viện.
- Trung tâm dữ liệu.
- Tòa nhà thương mại.
- Hộ gia đình.
Nhờ đó, các thiết bị điện được vận hành đúng điện áp thiết kế, bảo đảm an toàn và đạt hiệu suất tối ưu.
4.3. Nâng cao độ an toàn và độ tin cậy của hệ thống điện
Ngoài chức năng biến đổi điện áp, máy biến áp còn góp phần cách ly giữa các mạch điện, hỗ trợ điều chỉnh điện áp, phối hợp với các thiết bị bảo vệ và nâng cao tính ổn định của toàn bộ hệ thống điện.
Một máy biến áp được thiết kế, chế tạo; lắp đặt và vận hành đúng chỉ dẫn kỹ thuật của nhà chế tạo sẽ góp phần giảm nguy cơ sự cố, hạn chế thời gian mất điện và nâng cao độ tin cậy cung cấp điện.
4.4. Đáp ứng yêu cầu của hệ thống điện hiện đại
Quá trình chuyển dịch năng lượng đang đặt ra nhiều yêu cầu mới đối với máy biến áp.
Ngày nay, máy biến áp không chỉ phục vụ truyền tải và phân phối năng lượng từ các nhà máy điện truyền thống mà còn đóng vai trò quan trọng trong các nguồn năng lượng đa dạng và phức tạp như:
- Điện gió.
- Điện mặt trời.
- Hệ thống lưu trữ năng lượng.
- Trung tâm dữ liệu.
- Nhà máy bán dẫn.
- Trạm sạc xe điện.
- Lưới điện thông minh.
Điều này đòi hỏi máy biến áp phải có khả năng thích nghi mới với hiệu suất cao hơn, tổn hao thấp hơn, khả năng giám sát tốt hơn và đáp ứng các yêu cầu ngày càng cao về độ tin cậy, an toàn và phát triển bền vững.
Đối với nhiều doanh nghiệp, máy biến áp không còn chỉ là một thiết bị của hệ thống điện mà đã trở thành một tài sản chiến lược, có ảnh hưởng trực tiếp đến chi phí vận hành, hiệu quả sản xuất và tính liên tục của hoạt động kinh doanh.
Tìm hiểu thêm: Vai trò của máy biến áp trong phát triển khu công nghiệp và đô thị hiện đại
Góc nhìn kỹ sư THIBIDI
Trong gần 50 năm đồng hành cùng ngành điện Việt Nam, THIBIDI nhận thấy, có khách hàng khi lựa chọn máy biến áp thường quan tâm trước tiên đến công suất, điện áp và giá thành. Đây đều là những yếu tố quan trọng, nhưng chưa phải là toàn bộ giá trị của một máy biến áp.
Nhận thức rõ ảnh hưởng của máy biến áp đối với độ tin cậy cung cấp điện, THIBIDI chú trọng xây dựng chất lượng sản phẩm ngay từ thiết kế, lựa chọn vật liệu, đầu tư công nghệ, kiểm soát chế tạo và thử nghiệm. Mục tiêu là tạo ra thiết bị có độ bền, hiệu suất và độ tin cậy phù hợp, đáp ứng điều kiện vận hành trong giới hạn thiết kế và bảo đảm tổng chi phí sở hữu hợp lý trong suốt vòng đời.
Thực tế cho thấy, hai máy biến áp có cùng công suất, cùng cấp điện áp, thậm chí có hình thức bên ngoài gần như giống nhau vẫn có thể mang lại hiệu quả vận hành rất khác nhau trong suốt vòng đời sử dụng.
Sự khác biệt đó đến từ những yếu tố mà người sử dụng khó quan sát bằng mắt thường, như thiết kế điện từ, kết cấu cơ khí, chất lượng vật liệu, hệ thống cách điện, công nghệ chế tạo, quy trình kiểm soát chất lượng và khả năng chịu được các điều kiện vận hành thực tế.
Đối với một nhà sản xuất, chế tạo được một máy biến áp đáp ứng các phép thử khi xuất xưởng mới chỉ là bước khởi đầu. Giá trị thực sự của thiết bị chỉ được khẳng định khi máy vận hành ổn định trong nhiều năm, chịu được quá tải trong giới hạn cho phép, thích ứng với điều kiện khí hậu, môi trường và duy trì hiệu suất trong suốt vòng đời khai thác.
Đó cũng là xu hướng đang được nhiều doanh nghiệp điện lực và khách hàng công nghiệp trên thế giới quan tâm: không chỉ đánh giá máy biến áp qua giá mua ban đầu mà còn xem xét tổng chi phí sở hữu (Total Cost of Ownership – TCO), bao gồm tổn hao năng lượng, chi phí vận hành, bảo trì, độ tin cậy và tuổi thọ của thiết bị.
Vì vậy, lựa chọn một máy biến áp không chỉ là lựa chọn một thiết bị điện, mà còn là lựa chọn một giải pháp đầu tư cho nhiều thập kỷ vận hành sau này.
Tìm hiểu thêm: Điều gì xảy ra khi máy biến áp quá tải?

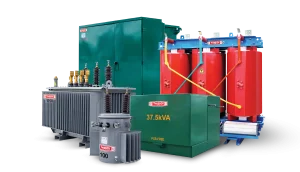

Khám phá các dòng máy biến áp của THIBIDI
|
|
|
|
|
|
Những điều cần ghi nhớ về máy biến áp
Sau khi đọc bài viết này, người đọc cần nắm được những nội dung cốt lõi sau:
- Máy biến áp là thiết bị điện từ tĩnh, hoạt động dựa trên hiện tượng cảm ứng điện từ, dùng để truyền năng lượng điện giữa các mạch điện, đồng thời biến đổi điện áp và dòng điện xoay chiều mà không làm thay đổi tần số của nguồn điện.
- Công dụng của máy biến áp là tạo điều kiện để điện năng được truyền tải và phân phối an toàn, hiệu quả và kinh tế.
- Các bộ phận cơ bản của máy biến áp gồm lõi từ, dây quấn, hệ thống cách điện, hệ thống làm mát và các thiết bị phụ trợ. Mỗi bộ phận đều ảnh hưởng trực tiếp đến hiệu suất, độ tin cậy và tuổi thọ của thiết bị.
- Nguyên lý hoạt động của máy biến áp tuy đơn giản nhưng việc thiết kế và chế tạo một máy biến áp có tổn hao thấp, độ bền cao và vận hành ổn định là một quá trình kỹ thuật rất phức tạp.
- Giá trị của máy biến áp không chỉ được đánh giá qua công suất hay giá thành mà còn qua hiệu suất năng lượng, khả năng chịu sự cố, độ tin cậy, tuổi thọ và tổng chi phí sở hữu trong suốt vòng đời vận hành.
Tìm hiểu thêm: Máy biến áp Amorphous là gì? Cấu tạo và công dụng
Câu hỏi thường gặp (FAQ) về máy biến áp
1. Máy biến áp có tạo ra điện năng không?
Không. Máy biến áp truyền năng lượng điện giữa các mạch thông qua trường điện từ và hiện tượng cảm ứng điện từ, đồng thời tạo ra mức điện áp phù hợp với yêu cầu của hệ thống. Trong quá trình đó luôn tồn tại một lượng tổn hao nhất định trong lõi từ, dây quấn và các bộ phận khác.
2. Máy biến áp có làm thay đổi tần số không?
Máy biến áp thông thường không làm thay đổi tần số. Nếu nguồn phía sơ cấp là 50 Hz thì điện áp cảm ứng ở phía thứ cấp cũng có tần số 50 Hz.
3. Máy biến áp nào cũng có hai cuộn dây tách biệt?
Không. Nhiều máy biến áp có hai hoặc nhiều dây quấn cách điện với nhau. Máy biến áp tự ngẫu có một phần dây quấn chung giữa phía vào và phía ra; một phần công suất được truyền bằng liên hệ điện trực tiếp và phần còn lại truyền qua cảm ứng điện từ. Với tỷ số biến áp phù hợp, máy biến áp tự ngẫu có thể giảm khối lượng vật liệu và kích thước. Tuy nhiên, do không có cách ly điện hoàn toàn giữa hai phía, yêu cầu bảo vệ và an toàn khác với máy biến áp cách ly.
Tìm hiểu thêm:
- Các loại tổn thất trong máy biến áp và cách giảm hiệu quả
- Dấu hiệu nhận biết máy biến áp vận hành bất thường
Kết luận
Máy biến áp là một trong những thiết bị nền tảng của hệ thống điện hiện đại. Từ khâu phát điện, truyền tải, phân phối đến sử dụng điện năng, ở đâu có dòng điện được truyền đi an toàn và hiệu quả, ở đó có vai trò của máy biến áp.
Hiểu đúng bản chất, cấu tạo, nguyên lý hoạt động và vai trò của máy biến áp không chỉ giúp lựa chọn và sử dụng thiết bị hiệu quả hơn mà còn là nền tảng để tiếp cận những công nghệ, tiêu chuẩn và giải pháp kỹ thuật ngày càng phát triển của ngành điện.
Trong bối cảnh nhu cầu sử dụng điện không ngừng gia tăng, cùng với xu hướng chuyển dịch năng lượng, phát triển lưới điện thông minh và nâng cao hiệu quả sử dụng năng lượng, máy biến áp sẽ tiếp tục giữ vai trò quan trọng trong việc bảo đảm hệ thống điện vận hành an toàn, tin cậy và bền vững.
Đối với mỗi kỹ sư, cán bộ quản lý, nhân viên kinh doanh hay khách hàng, hiểu về máy biến áp không chỉ là hiểu về một thiết bị điện, mà còn là hiểu về một mắt xích quan trọng quyết định chất lượng, hiệu quả và sự ổn định của toàn bộ hệ thống điện.
