Máy biến áp 3 pha là thiết bị điện từ tĩnh dùng để biến đổi điện áp của hệ thống xoay chiều ba pha bằng cảm ứng điện từ, không làm thay đổi tần số. Đây là thiết bị chủ lực trong phát điện, truyền tải, phân phối và cấp điện cho phụ tải công nghiệp. Trong bài viết này, chuyên gia sẽ giúp bạn hiểu rõ máy biến áp 3 pha là gì, từ cấu tạo, nguyên lý hoạt động, phân loại, ưu nhược điểm đến ứng dụng và cách lựa chọn, vận hành an toàn.
1. Máy biến áp 3 pha là gì?
Máy biến áp có ba bộ dây quấn pha, thường được bố trí trên một lõi từ chung; hệ thống ba pha cũng có thể sử dụng tổ hợp ba máy biến áp một pha. Điện áp, dòng điện và góc pha phụ thuộc tỷ số vòng dây, cách đấu sao–tam giác và tổ đấu dây.
2. Cấu tạo và nguyên lý hoạt động của máy biến áp 3 pha
Lõi từ ghép bằng lá thép kỹ thuật điện tạo đường dẫn từ thông; dây quấn sơ cấp và thứ cấp được cách điện với nhau và với lõi; hệ thống cách điện, làm mát, vỏ máy, sứ xuyên và phụ kiện bảo vệ hoàn thiện thiết bị.
Khi cấp điện xoay chiều ba pha vào dây quấn sơ cấp, từ thông biến thiên trong lõi cảm ứng sức điện động ở dây quấn thứ cấp. Đối với từng dây quấn, sức điện động cảm ứng tỷ lệ với số vòng dây. Quan hệ giữa điện áp dây và điện áp pha còn phụ thuộc cách nối sao hoặc tam giác. Trong mô hình lý tưởng có thể coi công suất biểu kiến được bảo toàn và dòng điện biến đổi theo quan hệ nghịch với tỷ số điện áp; trong máy thực tế, tổn hao lõi từ, tổn hao dây quấn và các tổn hao phụ làm công suất vào lớn hơn công suất ra.
> > Tìm hiểu thêm:
- Tại sao máy biến áp cần hệ thống làm mát?
- Các phương pháp làm mát máy biến áp khô và dầu
3. Các loại máy biến áp 3 pha hiện nay
Máy ngâm dầu kiểu kín có thể dùng thùng với vách/cánh tản nhiệt dạng sóng có khả năng đàn hồi để bù sự giãn nở của chất lỏng cách điện; máy có bình dầu phụ sử dụng bình dầu phụ và hệ thống thở; máy khô sử dụng vật liệu cách điện rắn và không khí làm môi chất làm mát. Ngoài ra còn có máy tự ngẫu, máy cách ly và các thiết kế chuyên dụng.
“Kiểu kín/kiểu hở” mô tả kết cấu bảo quản dầu; “khô/ngâm dầu” mô tả môi chất cách điện và làm mát; “tự ngẫu/cách ly” mô tả quan hệ điện giữa các dây quấn. Không nên trộn các tiêu chí này thành một cấp phân loại.
4. Ứng dụng của máy biến áp 3 pha
- Nâng điện áp đầu cực máy phát để truyền tải đi xa.
- Hạ điện áp tại trạm trung gian và trạm phân phối.
- Cấp điện cho nhà máy, tòa nhà, khu công nghiệp, trung tâm dữ liệu và hạ tầng giao thông.
- Tạo cấp điện áp riêng cho lò điện, chỉnh lưu, biến tần hoặc hệ thống thử nghiệm.
> > Tìm hiểu thêm:
- Cuộc cách mạng của máy biến áp: Vì sao điện năng có thể truyền đi hàng nghìn kilômét?
- Công dụng của máy biến áp: Vì sao không thể thiếu máy biến áp trong hệ thống điện
5. Ưu điểm và hạn chế của máy biến áp 3 pha
Ưu điểm là hiệu suất cao, cấp điện cân bằng cho phụ tải ba pha, kết cấu gọn hơn tổ hợp ba máy một pha cùng dung lượng và phù hợp công suất lớn.
Hạn chế là vận chuyển, sửa chữa và thay thế có thể phức tạp; mất một phần tử có thể ảnh hưởng toàn bộ máy; tải mất cân bằng hoặc quá tải có thể làm tăng phát nóng.
> > Tìm hiểu thêm:
6. Lưu ý sử dụng và bảo dưỡng an toàn máy biến áp 3 pha
- Đối chiếu điện áp, công suất, tần số, tổ đấu dây và nấc điều chỉnh trước khi đóng điện.
- Kiểm tra cách điện, nối đất, đầu nối, mức dầu hoặc thông gió và chỉnh định bảo vệ.
- Theo dõi tải từng pha, nhiệt độ, tiếng ồn, rò rỉ và chất lượng dầu theo kế hoạch.
- Không coi máy biến áp là ổn áp: điện áp đầu ra vẫn phụ thuộc điện áp nguồn, tải, tổng trở và vị trí nấc.
> > Tìm hiểu thêm:
- Quy trình bảo dưỡng máy biến áp đúng tiêu chuẩn kỹ thuật
- Vì sao cần bảo dưỡng máy biến áp định kỳ?
7. So sánh nhanh máy biến áp 3 pha với các thiết bị khác
| Thiết bị | Đặc trưng | Ứng dụng chính |
| Máy biến áp 3 pha | Ba pha, công suất từ vừa đến lớn | Lưới điện, công nghiệp |
| Máy biến áp 1 pha | Một pha hoặc ghép thành bộ ba | Dân dụng, phụ tải riêng, lưới đặc thù |
| Ổn áp | Tự điều chỉnh để giữ điện áp trong dải | Phụ tải cần điện áp ổn định |
| Tự ngẫu | Có phần dây quấn chung, không cách ly điện hoàn toàn | Biến đổi điện áp gần nhau, khởi động |
| Cách ly | Dây quấn vào/ra tách điện | An toàn, chống nhiễu, nguồn chuyên dụng |
8. Mối quan hệ giữa các đại lượng điện trong máy biến áp 3 pha
Trong hệ ba pha cân bằng, công suất biểu kiến được tính theo S = √3UI với U là điện áp dây và I là dòng điện dây. Quan hệ giữa điện áp dây–pha và dòng dây–pha phụ thuộc cách nối sao hoặc tam giác. Đây là lý do sơ đồ đấu dây không chỉ là ký hiệu trên nhãn máy mà ảnh hưởng trực tiếp đến điện áp, dòng, trung tính và khả năng phối hợp với lưới.
Ở máy thực tế, tỷ số điện áp còn chịu ảnh hưởng của vị trí nấc, tổng trở ngắn mạch và sụt áp khi mang tải. Vì vậy không nên dùng tỷ số vòng dây lý tưởng để thay cho giá trị điện áp vận hành trong mọi chế độ.
9. Tổ đấu dây và ý nghĩa vận hành
Tổ đấu dây mô tả cách nối các dây quấn và góc lệch pha giữa điện áp cao áp và hạ áp.
Với Dyn11:
- D là nối tam giác phía cao áp;
- y là nối sao phía hạ áp;
- n cho biết điểm trung tính phía hạ áp được đưa ra;
- Số 11 là vị trí giờ theo quy ước vector, tương ứng góc lệch pha 30° theo quy ước của tổ đấu dây.
Tổ đấu dây ảnh hưởng đến khả năng đưa trung tính ra, đường đi của dòng thứ tự không và một số thành phần sóng hài, đồng thời là điều kiện quan trọng khi vận hành song song.
Hai máy chỉ có cùng tỷ số điện áp chưa đủ để ghép song song. Cần kiểm tra cực tính, thứ tự pha, tổ đấu dây, tỷ số biến tại cùng vị trí nấc, điện áp ngắn mạch, đặc tính trở kháng, dải nấc, tỷ lệ công suất và khả năng chia tải. Sai khác có thể gây dòng tuần hoàn ngay cả khi chưa cấp tải.

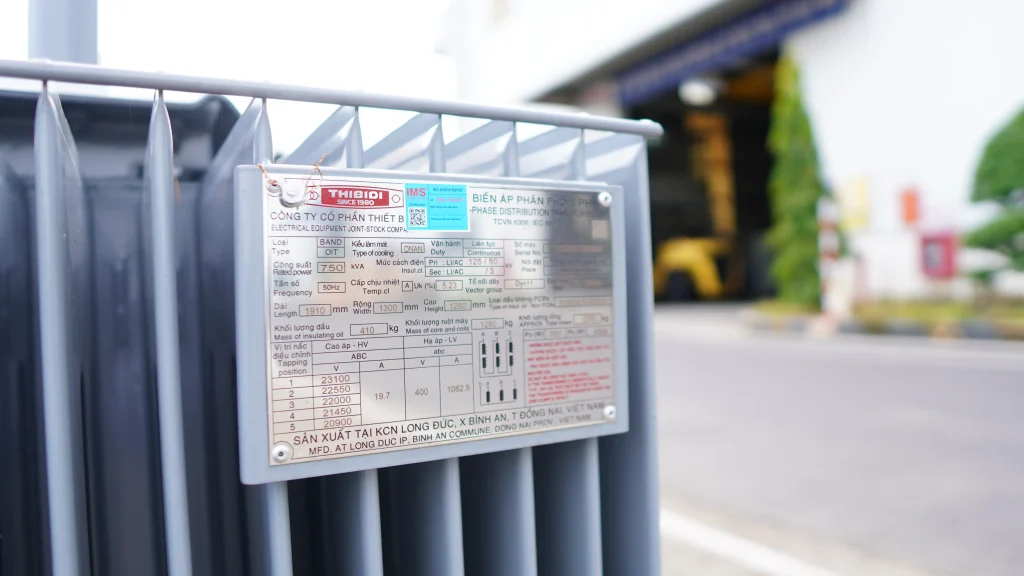

10. Thông số cần đọc trên nhãn máy biến áp
| Thông số | Ý nghĩa | Rủi ro nếu chọn sai |
| kVA/MVA | Khả năng mang công suất biểu kiến | Quá tải hoặc đầu tư dư thừa |
| Điện áp và nấc | Cấp điện áp, dải điều chỉnh | Sai điện áp, bão hòa hoặc sụt áp |
| Tổ đấu dây | Cách nối và góc lệch pha | Không hòa song song, sai trung tính |
| Điện áp ngắn mạch (uₖ%) | Tổng trở ngắn mạch quy đổi | Dòng sự cố và chia tải không phù hợp |
| Tổn hao | Tổn hao không tải và có tải | Chi phí điện năng vòng đời cao |
| Phương thức làm mát | Khả năng tản nhiệt | Quá nhiệt khi điều kiện làm mát không đủ |
> > Tìm hiểu thêm: kVA và kW khác nhau thế nào?
11. Ảnh hưởng của tải không cân bằng và sóng hài đối với máy biến áp 3 pha
Phụ tải một pha phân bố không đều làm hệ thống ba pha mất cân bằng, có thể làm tăng dòng trung tính, gây lệch điện áp pha, tăng tổn hao và phát nóng cục bộ. Tải điện tử, biến tần, UPS và chỉnh lưu có thể làm dòng điện chứa sóng hài, từ đó làm tăng tổn hao phụ, trong đó có tổn hao do dòng điện xoáy trong dây quấn và các bộ phận kết cấu. Công suất kVA tổng chưa phản ánh đầy đủ các hiệu ứng này.
Khi dự án có tỷ lệ tải phi tuyến cao, cần cung cấp phổ dòng hoặc tối thiểu thông tin loại tải cho nhà thiết kế. Tải phi tuyến chủ yếu tạo ra dòng điện có thành phần sóng hài, có thể làm tăng tổn hao và phát nóng trong dây quấn, lõi từ và các bộ phận kim loại lân cận; trong một số điều kiện, tương tác giữa nguồn và tải còn có thể làm biến dạng điện áp. Giải pháp có thể liên quan đến giảm mật độ dòng, thay đổi kết cấu dây quấn, kiểm soát nhiệt, lựa chọn tổ đấu dây và bố trí lọc hài ở cấp hệ thống.
> > Tìm hiểu thêm: Các loại tổn hao trong máy biến áp và tại sao lại quan trọng
12. Quy trình lựa chọn máy biến áp 3 pha cho dự án
- Chốt dữ liệu lưới: điện áp, tần số, mức ngắn mạch, nối đất và chất lượng điện áp.
- Lập biểu đồ tải: tải liên tục, tải đỉnh, động cơ lớn, tải phi tuyến và dự phòng.
- Xác định môi trường: trong/ngoài nhà, nhiệt độ, độ cao, độ ẩm, bụi, ăn mòn và giới hạn ồn.
- Chốt các bảo đảm: tổn hao, độ tăng nhiệt, điện áp ngắn mạch, mức cách điện và phụ kiện.
- Đánh giá điều kiện vận chuyển, lắp đặt, thử nghiệm, bảo hành và khả năng thay thế.
13. Góc nhìn kỹ sư THIBIDI
Sai lầm thường gặp là chốt dung lượng trước rồi mới tìm cách “ghép” máy vào hệ thống. Đúng hơn, dung lượng, tổ đấu dây, trở kháng, tổn hao và phương thức làm mát phải được tối ưu đồng thời. Thay đổi điện áp ngắn mạch (uₖ%) có thể tác động đến dòng ngắn mạch, độ sụt áp, khả năng chia tải khi vận hành song song và lựa chọn thiết bị hạ áp.
Khi so sánh chào giá, THIBIDI khuyến nghị dùng cùng một bảng dữ liệu kỹ thuật và quy đổi tổn hao thành chi phí vòng đời. Giá mua thấp nhưng tổn hao cao có thể làm tổng chi phí sở hữu lớn hơn đáng kể trong nhiều năm vận hành.
14. Tình huống máy biến áp 3 pha cấp tải hỗn hợp
Một tòa nhà có động cơ chiller, thang máy, UPS, chiếu sáng và tải văn phòng tạo ra ba nhóm đặc tính khác nhau: tải động cơ có dòng khởi động, UPS có sóng hài và tải một pha dễ mất cân bằng. Nếu chỉ lấy tổng kW chia cho hệ số công suất chung, dung lượng kVA có thể tưởng như đã đủ nhưng máy vẫn có thể phát nóng, sụt áp hoặc có dòng trung tính cao.
Phương án tốt cần dữ liệu từ nhà cung cấp UPS/biến tần, chế độ khởi động động cơ, phân pha tải một pha và mức dự phòng. Khi cần, phân tích sóng hài hoặc mô phỏng khởi động giúp xác định máy, cáp, thanh cái và bảo vệ đồng bộ.
15. Những câu hỏi phải trả lời trước khi vận hành song song
- Hai máy có cùng tỷ số biến ở vị trí nấc dự kiến không?
- Tổ đấu dây, cực tính và thứ tự pha có tương thích không?
- Điện áp ngắn mạch (uₖ%) và tỷ số X/R có cho phép chia tải hợp lý không?
- Tổng công suất và tỷ lệ công suất có nằm trong giới hạn vận hành song song không?
- Máy cắt, thanh cái và bảo vệ có chịu được dòng ngắn mạch tăng lên không?
- Có cơ chế chống đóng song song ngoài ý muốn hoặc ngược nguồn không?
16. Cách so sánh hai phương án chào giá
Trước hết phải chuẩn hóa sai khác kỹ thuật. Một máy có tổn hao thấp hơn nhưng điện áp ngắn mạch (uₖ%), độ ồn, vật liệu dây quấn, phụ kiện hoặc cấp bảo vệ khác chưa thể so sánh trực tiếp. Sau khi đưa về cùng yêu cầu, có thể quy đổi tổn hao không tải và tổn hao có tải theo số giờ đóng điện, biểu đồ tải, giá điện và thời gian đánh giá.
Các yếu tố không quy đổi trực tiếp thành tiền cũng cần được chấm điểm: độ tin cậy, thời gian giao hàng, năng lực dịch vụ, khả năng cung cấp phụ tùng, điều kiện bảo hành và hồ sơ thử nghiệm. Cách làm này tránh quyết định chỉ dựa trên giá mua ban đầu.
17. Câu hỏi thường gặp (FAQ) về máy biến áp 3 pha
17.1. Máy biến áp 3 pha có làm thay đổi tần số không?
Không. Máy biến áp 3 pha thông thường biến đổi điện áp và dòng điện nhưng giữ nguyên tần số nguồn.
17.2. Có thể cấp tải một pha từ máy biến áp 3 pha không?
Có nếu thiết kế hệ thống cho phép, nhưng cần phân bố tải để hạn chế mất cân bằng và dòng trung tính.
17.3. Thông số nào cần chốt trước khi đặt hàng?
Dung lượng, điện áp, tần số, tổ đấu dây, trở kháng, tổn hao, môi trường, phương thức làm mát, phụ kiện và tiêu chuẩn thử nghiệm.
18. THIBIDI khuyến nghị
Lựa chọn và vận hành máy biến áp 3 pha phải dựa trên phụ tải, điều kiện lưới, môi trường, tiêu chuẩn và yêu cầu an toàn của từng dự án. Nội dung bài mang tính hướng dẫn; thiết kế, lắp đặt, thử nghiệm và thao tác phải do người có chuyên môn thực hiện theo hồ sơ được phê duyệt.
————————————-
Tập thể tác giả THIBIDI:
- Nguyễn Hữu Khôi – Giám đốc Kỹ thuật;
- Nguyễn Anh Huy – Trưởng phòng Thiết kế;
- Đinh Mạnh Hùng – Trưởng phòng Kỹ thuật;
- Lê Xuân Sang – Trưởng phòng Dịch vụ khách hàng.
Nguồn tham khảo
- IEC 60076-1:2011 – Yêu cầu chung
- IEC 60076-5:2006 – Khả năng chịu ngắn mạch
- S. DOE – Electrical Science Handbook, Volume 2
- IEC 60076-3:2013+A1:2018 – Cách điện và thử điện môi
- IEC 60076-10:2016 – Xác định mức âm thanh
