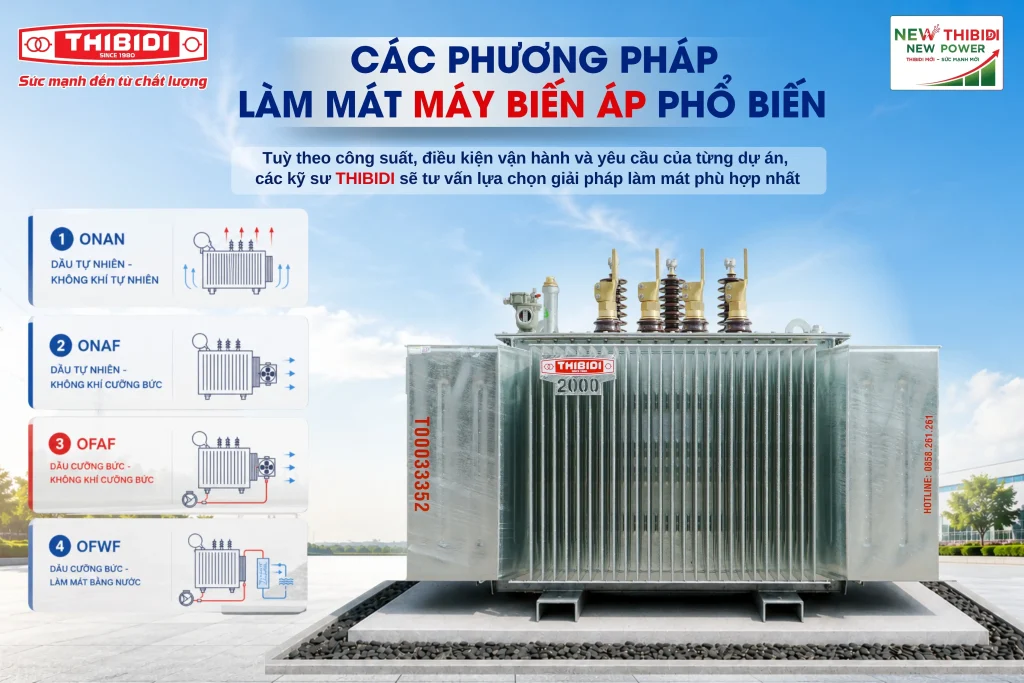

Làm mát máy biến áp và các phương pháp làm mát phổ biến

Hiểu đúng các ký hiệu ONAN, ONAF, OFAF, OFWF trên máy biến áp

Không phải mọi máy biến áp đều được làm mát theo cùng một cách

Khi quan sát máy biến áp (MBA), nhiều người chỉ nhìn thấy:

Thùng máy.
Két tản nhiệt.
Quạt làm mát.

Nhưng ít ai để ý rằng phía sau đó là cả một hệ thống làm mát máy biến áp được thiết kế rất kỹ lưỡng.

Trong thực tế:

Hai máy biến áp có cùng công suất chưa chắc sử dụng cùng một phương pháp làm mát máy biến áp.

Lý do là:

Điều kiện vận hành khác nhau.
Công suất khác nhau.
Môi trường lắp đặt khác nhau.
Yêu cầu mang tải khác nhau.

Việc lựa chọn đúng phương pháp làm mát máy biến áp không chỉ giúp máy biến áp vận hành ổn định mà còn ảnh hưởng trực tiếp đến:

Tuổi thọ thiết bị.
Hiệu suất vận hành.
Khả năng quá tải.
Chi phí đầu tư.

Mục lục

1. Tại sao máy biến áp cần nhiều phương pháp làm mát khác nhau?

Trong quá trình vận hành, máy biến áp luôn phát sinh nhiệt do:

Tổn hao lõi từ thép.
Tổn hao dây quấn.
Tổn hao phụ.

Khi công suất càng lớn:

Nhiệt lượng phát sinh càng nhiều.
Yêu cầu tản nhiệt càng cao.

Nếu chỉ sử dụng một phương pháp làm mát cho mọi loại máy biến áp sẽ không đảm bảo hiệu quả vận hành.

Đó là lý do các nhà sản xuất phát triển nhiều phương pháp làm mát khác nhau để phù hợp với từng ứng dụng.

> > Tìm hiểu thêm:

Các loại tổn thất trong máy biến áp và tại sao lại quan trọng
Vì sao quấn dây máy biến áp cần độ chính xác cao

2. Cách đọc ký hiệu phương pháp làm mát máy biến áp

Theo IEC, ký hiệu làm mát thường gồm 4 chữ cái.

Ví dụ:

ONAN
ONAF
OFAF
OFWF

Trong đó:

Chữ thứ nhất

Môi chất làm mát bên trong máy biến áp.

O = Oil (Dầu)

Chữ thứ hai

Phương thức tuần hoàn dầu.

N = Natural (Tự nhiên)
F = Forced (Cưỡng bức)

Chữ thứ ba

Môi chất làm mát bên ngoài.

A = Air (Không khí)
W = Water (Nước)

Chữ thứ tư

Phương thức tuần hoàn môi chất bên ngoài.

N = Natural (Tự nhiên)
F = Forced (Cưỡng bức)

Hiểu được các ký hiệu này giúp người sử dụng dễ dàng nhận biết nguyên lý làm mát của máy biến áp.

> > Tìm hiểu thêm: Dầu cách điện trong máy biến áp có công dụng gì?

3. Những phương pháp làm mát máy biến áp nào đang được sử dụng phổ biến?

3.1. Phương pháp làm mát ONAN

Oil Natural Air Natural (Dầu tự nhiên – Không khí tự nhiên)

Đây là phương pháp làm mát máy biến áp phổ biến nhất đối với máy biến áp phân phối.

Nguyên lý hoạt động

Dầu nóng tự nổi lên nhờ đối lưu tự nhiên.
Dầu nguội hạ xuống.
Nhiệt được truyền qua két tản nhiệt.
Không khí tự nhiên làm mát bề mặt két tản nhiệt.

Không sử dụng:

Bơm dầu.
Quạt làm mát.

Ưu điểm

✔ Cấu tạo đơn giản.

✔ Chi phí đầu tư thấp.

✔ Độ tin cậy cao.

✔ Ít bảo trì.

Ứng dụng

Máy biến áp phân phối.
Trạm điện dân dụng.
Khu công nghiệp vừa và nhỏ.
Máy biến áp công suất nhỏ và trung bình.

Đây là phương pháp làm mát máy biến áp phổ biến nhất hiện nay.

> > Tìm hiểu thêm:

Vì sao toà nhà hiện đại ưu tiên máy biến áp khô
Vì sao nhà máy cần máy biến áp riêng?
Tại sao máy biến áp khô THIBIDI được ưa dùng tại bệnh viên và trung tâm dữ liệu

3.2. Phương pháp làm mát ONAF

Oil Natural Air Forced (Dầu tự nhiên – Không khí cưỡng bức)

Đây là phiên bản nâng cấp của ONAN.

Nguyên lý hoạt động

Bên trong máy biến áp:

Dầu vẫn tuần hoàn tự nhiên.

Bên ngoài:

Quạt làm mát được lắp tại két tản nhiệt.
Không khí được cưỡng bức thổi qua bề mặt két.

Ưu điểm

✔ Tăng khả năng giải nhiệt.

✔ Tăng khả năng mang tải.

✔ Giảm nhiệt độ vận hành.

✔ Không cần bơm dầu.

Ứng dụng

Máy biến áp công suất lớn.
Trạm công nghiệp.
Nhà máy sản xuất.
Trạm điện năng lượng tái tạo.

Nhiều máy biến áp hiện đại vận hành ở chế độ ONAN khi tải thấp và tự động chuyển sang ONAF khi tải tăng cao.

3.3. Phương pháp làm mát OFAF

Oil Forced Air Forced (Dầu cưỡng bức – Không khí cưỡng bức)

Khi công suất máy biến áp tăng lên rất lớn, chỉ dựa vào đối lưu tự nhiên của dầu là chưa đủ.

Nguyên lý hoạt động

Bơm dầu cưỡng bức tuần hoàn dầu.
Quạt cưỡng bức làm mát két tản nhiệt.

Cả dầu và không khí đều được điều khiển chủ động.

Ưu điểm

✔ Hiệu quả giải nhiệt rất cao.

✔ Tăng đáng kể khả năng mang tải.

✔ Kiểm soát nhiệt độ tốt hơn.

Nhược điểm

Hệ thống phức tạp hơn.
Chi phí đầu tư cao hơn.
Cần bảo trì quạt và bơm dầu.

Ứng dụng

Máy biến áp truyền tải.
Máy biến áp công suất lớn.
Trạm biến áp trọng điểm.
Nhà máy điện.

3.4. Phương pháp làm mát OFWF

Oil Forced Water Forced (Dầu cưỡng bức – Nước cưỡng bức)

Đây là một trong những phương pháp làm mát hiệu quả nhất hiện nay.

Nguyên lý hoạt động

Dầu được bơm tuần hoàn.
Nhiệt được truyền tới bộ trao đổi nhiệt.
Nước làm mát được bơm cưỡng bức để giải nhiệt.

Ưu điểm

✔ Hiệu suất giải nhiệt rất cao.

✔ Kích thước hệ thống nhỏ gọn hơn.

✔ Phù hợp với máy biến áp công suất rất lớn.

Nhược điểm

Hệ thống phức tạp.
Yêu cầu nguồn nước làm mát.
Chi phí đầu tư và vận hành cao.

Ứng dụng

Nhà máy điện.
Trạm biến áp siêu cao áp.
Các hệ thống công suất rất lớn.

Máy biến áp công suất càng lớn có cần phương pháp làm mát phức tạp hơn không?

Thông thường là có.

Khi công suất tăng:

Tổn hao tăng.
Nhiệt lượng phát sinh tăng.
Yêu cầu kiểm soát Hot Spot tăng.

Do đó:

Máy biến áp công suất lớn thường cần các giải pháp làm mát hiệu quả hơn như:

ONAF.
OFAF.
OFWF.

Tuy nhiên:

Không phải lúc nào phương pháp làm mát máy biến áp phức tạp hơn cũng tốt hơn.

Giải pháp phù hợp nhất là giải pháp đáp ứng đúng nhu cầu vận hành với chi phí hợp lý.

4. Vai trò của hệ thống làm mát đối với tuổi thọ máy biến áp

Một hệ thống làm mát hiệu quả giúp:

✔ Giảm nhiệt độ dầu.

✔ Giảm nhiệt độ Hot Spot.

✔ Giảm tốc độ lão hóa cách điện.

✔ Tăng tuổi thọ máy biến áp.

✔ Tăng độ tin cậy vận hành.

✔ Hỗ trợ khả năng quá tải ngắn hạn.

Theo IEC 60076-7, nhiệt độ Hot Spot là một trong những thông số quan trọng nhất ảnh hưởng đến tuổi thọ của hệ thống cách điện.

> > Tìm hiểu thêm:

5. GÓC NHÌN KỸ SƯ THIBIDI

Nhiều khách hàng thường quan tâm đến công suất máy biến áp nhưng ít chú ý đến hệ thống làm mát máy biến áp.

Trong thực tế:

Hai máy biến áp cùng công suất có thể có khả năng vận hành hoàn toàn khác nhau nếu được trang bị các phương pháp làm mát máy biến áp khác nhau.

Theo kinh nghiệm của các kỹ sư THIBIDI:

Hệ thống làm mát máy biến áp không chỉ là một bộ phận phụ trợ mà là yếu tố trực tiếp quyết định khả năng mang tải, độ tin cậy và tuổi thọ của máy biến áp.

Vì vậy, việc lựa chọn phương pháp làm mát máy biến áp cần được xem xét ngay từ giai đoạn thiết kế dự án.

6. THIBIDI KHUYẾN NGHỊ

Khi lựa chọn máy biến áp, khách hàng nên đánh giá đồng thời:

Đặc tính phụ tải

Công suất hiện tại.
Khả năng tăng trưởng phụ tải.
Chế độ vận hành.

Điều kiện môi trường

Nhiệt độ môi trường.
Không gian lắp đặt.
Điều kiện thông gió.

Yêu cầu vận hành

Khả năng quá tải.
Độ tin cậy.
Chi phí bảo trì.

Lựa chọn đúng phương pháp làm mát máy biến áp sẽ giúp tối ưu hiệu quả đầu tư và kéo dài tuổi thọ thiết bị.

> > Tìm hiểu thêm:

Dấu hiệu nhận biết máy biến áp vận hành bất thường
Những lỗi vận hành máy biến áp phổ biến

7. Câu hỏi thường gặp (FAQ) về các phương pháp làm mát máy biến áp

7.1. ONAN là gì?

Là phương pháp làm mát máy biến áp bằng dầu tự nhiên và không khí tự nhiên, phổ biến nhất trên máy biến áp phân phối.

7.2. ONAF khác ONAN như thế nào?

ONAF sử dụng thêm quạt làm mát máy biến áp để tăng hiệu quả tản nhiệt.

7.3. OFAF có cần bơm dầu không?

Có. OFAF sử dụng bơm dầu cưỡng bức kết hợp quạt làm mát máy biến áp.

7.4. OFWF thường dùng ở đâu?

Thường được sử dụng cho máy biến áp công suất rất lớn tại các nhà máy điện và trạm biến áp quan trọng.

7.5. Máy biến áp có thể chuyển đổi giữa ONAN và ONAF không?

Có. Nhiều máy biến áp hiện nay được thiết kế để tự động đóng quạt khi nhiệt độ hoặc tải tăng cao.

KẾT LUẬN

Các phương pháp làm mát máy biến áp như ONAN, ONAF, OFAF và OFWF được phát triển để đáp ứng những yêu cầu vận hành khác nhau của máy biến áp.

Việc lựa chọn phương pháp phù hợp không chỉ giúp kiểm soát nhiệt độ mà còn góp phần nâng cao độ tin cậy, khả năng mang tải và tuổi thọ của thiết bị.

Vì vậy:

Hiểu đúng hệ thống làm mát máy biến áp là một trong những bước quan trọng để lựa chọn và vận hành máy biến áp hiệu quả trong suốt vòng đời thiết bị.

————————————-
