Thay dầu máy biến áp là một trong những hạng mục bảo dưỡng quan trọng nhằm duy trì khả năng cách điện, tản nhiệt và đảm bảo thiết bị vận hành ổn định. Tuy nhiên, quá trình thay dầu cần được thực hiện đúng quy trình kỹ thuật để tránh ảnh hưởng đến chất lượng dầu, độ an toàn và tuổi thọ của máy biến áp. Dưới đây là hướng dẫn các bước thay dầu máy biến áp đạt chuẩn, giúp tối ưu hiệu quả vận hành và giảm thiểu nguy cơ sự cố.
1. Dầu máy biến áp là gì?
Dầu máy biến áp (dầu cách điện) là dầu khoáng hoặc dầu tổng hợp tinh luyện có độ tinh khiết cao, được điền đầy vào vỏ máy để ngâm ngập lõi thép và các cuộn dây. Trong hệ thống truyền tải và phân phối điện, môi chất này đóng vai trò quyết định đến hiệu suất và tuổi thọ của thiết bị thông qua 3 chức năng kỹ thuật sau:
- Cách điện: Thiết lập môi trường có độ bền điện môi cao nhằm ngăn ngừa hiện tượng phóng điện giữa các pha, giữa các vòng dây và giữa cuộn dây với vỏ máy.
- Tản nhiệt: Hấp thụ nhiệt lượng sinh ra do tổn hao dòng điện từ lõi thép và cuộn dây, sau đó luân chuyển ra hệ thống cánh tản nhiệt để phát tán ra môi trường, duy trì nhiệt độ vận hành an toàn.
- Bảo vệ và dập hồ quang: Ngăn ngừa sự oxy hóa bề mặt kim loại của kết cấu bên trong, đồng thời dập tắt nhanh hồ quang điện phát sinh trong quá trình đóng cắt của bộ đổi nấc dưới tải hoặc khi xảy ra sự cố ngắn mạch.
> > Tìm hiểu thêm:
- Lựa chọn máy biến áp dầu hay máy biến áp khô?
- Khi nào nên dùng máy biến áp dầu?
- Khi nào nên dùng máy biến áp khô?
2. Các loại dầu máy biến áp phổ biến
Tùy thuộc vào yêu cầu kỹ thuật, điều kiện vận hành và tiêu chuẩn môi trường của từng dự án, các đơn vị tư vấn thiết kế và nhà thầu sẽ lựa chọn loại dầu máy biến áp phù hợp. Việc lựa chọn đúng loại dầu sẽ giúp tối ưu hiệu suất, nâng cao độ tin cậy và hạn chế các lỗi vận hành máy biến áp trong quá trình sử dụng. Dưới đây là các loại dầu phổ biến:
2.1. Dầu gốc khoáng (Mineral Oil)
Dầu gốc khoáng (Mineral Oil) được chế biến từ quá trình chưng cất và tinh luyện dầu mỏ, là loại dầu cách điện phổ biến hiện nay nhờ tối ưu chi phí và hiệu quả vận hành ổn định. Dựa trên thành phần hydrocacbon, dầu gốc khoáng được chia thành hai nhóm chính:
- Dầu gốc Naphthenic: Có đặc tính dòng chảy tốt ở nhiệt độ thấp nhờ điểm đông đặc thấp, phù hợp với các vùng khí hậu lạnh.
- Dầu gốc Paraffinic: Có độ ổn định nhiệt và khả năng chống oxy hóa tốt hơn, nhưng điểm đông đặc cao hơn dầu Naphthenic.
2.2 Dầu tự nhiên/Dầu thực vật (Natural Ester Oil)
Dầu tự nhiên/Dầu thực vật (Natural Ester Oil) được sản xuất từ các loại hạt cây trồng như đậu nành hoặc hạt cải. Loại dầu này có điểm chớp cháy cao trên 300°C (so với mức 140°C – 150°C của dầu khoáng) giúp giảm thiểu tối đa nguy cơ cháy nổ. Ngoài ra, dầu tự nhiên còn có khả năng tự phân hủy sinh học nhanh chóng, không gây độc hại cho đất và nguồn nước khi xảy ra sự cố rò rỉ. Đây là giải pháp công nghệ xanh phù hợp cho các công trình có tiêu chuẩn nghiêm ngặt về môi trường và an toàn vận hành.
2.3 Dầu tổng hợp (Synthetic Ester Oil)
Dầu ester tổng hợp được sản xuất bằng phương pháp hóa học từ các nguyên liệu thô đã chọn lọc. Loại dầu này kết hợp được ưu điểm của cả hai loại trên: có điểm chớp cháy cao, khả năng chịu nhiệt độ cực hạn vượt trội và độ ổn định oxy hóa cao. Dầu tổng hợp thường được ứng dụng trong các không gian hạn chế, độ ẩm cao hoặc môi trường khắc nghiệt như máy biến áp lắp đặt trong tòa nhà cao tầng, tàu điện ngầm, hoặc các giàn khoan ngoài khơi.
3. Các tính chất kỹ thuật đặc trưng của dầu máy biến áp
Để đánh giá chất lượng dầu trước khi đưa vào vận hành hoặc trong quá trình định kỳ bảo dưỡng, kỹ sư điện và kỹ thuật viên cần kiểm soát chặt chẽ các chỉ số vật lý, hóa học và điện học sau:
3.1 Tính chất điện của máy biến
- Điện áp đánh thủng (kV): Điện áp đánh thủng xác định giới hạn chịu điện áp tối thiểu của dầu trước khi bị phóng điện qua khe hở tiêu chuẩn 2.5 mm. Dầu đạt chuẩn phải duy trì giá trị ≥ 30 kV đến trên 60 kV tùy theo cấp điện áp của máy biến áp.
- Độ tổn hao điện môi (Tan delta): Độ tổn hao điện môi phản ánh mức tiêu hao năng lượng dưới dạng nhiệt của dầu trong điện trường AC ở 90 độ C. Giá trị tan delta càng thấp chứng tỏ dầu càng tinh khiết và có dòng rò nhỏ.
3.2 Tính chất hóa học của máy biến áp
- Trị số axit (mg KOH/g): Trị số axit đo lượng KOH cần thiết để trung hòa axit tự do trong 1g dầu. Trị số axit tăng cao cảnh báo dầu đã bị già hóa, sinh ra axit ăn mòn kim loại và phá hủy giấy cách điện.
- Hàm lượng nước (ppm): Hàm lượng nước đo tỷ lệ nước hòa tan trong dầu (mg/kg). Kỹ thuật viên phải kiểm soát chỉ số này ở mức tối thiểu (nhỏ hơn 15 đến 20 ppm với dầu mới) để tránh làm suy giảm độ bền điện môi.
3.3 Tính chất vật lý của máy biến áp
- Độ nhớt động học (mm2/s hoặc cSt): Độ nhớt động học quyết định tốc độ lưu thông của môi chất. Dầu máy biến áp cần độ nhớt thấp để tối ưu hóa chu trình đối lưu tản nhiệt và hỗ trợ bôi trơn bộ đổi nấc dưới tải (OLTC).
- Điểm chớp cháy (độ C): Điểm chớp cháy xác định nhiệt độ thấp nhất để hơi dầu bắt cháy khi gặp nguồn lửa dưới điều kiện đo bằng phương pháp cốc kín. Chỉ số này phải đạt từ 135 độ C trở lên để đảm bảo an toàn phòng chống cháy nổ.
> > Tìm hiểu thêm:
- kVA và kW khác nhau thế nào?
- Vì sao quấn dây máy biến áp cần độ chính xác cao?
4. Khi nào cần thay dầu máy biến áp?
Công tác thay dầu máy biến áp cần được quyết định dựa trên kết quả thử nghiệm mẫu dầu định kỳ hoặc khi thiết bị gặp các sự cố kỹ thuật cụ thể. Dưới đây là các dấu hiệu cảnh báo cho thấy cần tiến hành thay dầu:
4.1 Chỉ số kiểm nghiệm mẫu dầu vượt ngưỡng an toàn
Đơn vị vận hành cần lấy mẫu dầu định kỳ (thường từ 6 tháng đến 1 năm một lần) để kiểm tra phòng thí nghiệm. Dầu máy biến áp phải được thay thế hoặc lọc tuần hoàn ép lại khi xuất hiện các trường hợp như sau:
- Điện áp đánh thủng suy giảm mạnh: Giá trị điện áp đánh thủng tụt xuống dưới mức quy định của nhà sản xuất (ví dụ: dưới 30kV đối với máy biến áp phân phối), không còn đảm bảo khả năng cách điện an toàn.
- Trị số axit tăng cao: Chỉ số axit vượt quá ngưỡng khuyến cáo (thường lớn hơn 0.2 đến 0.4 mg KOH/g tùy loại máy), chứng tỏ dầu đã bị oxy hóa nặng và có nguy cơ phá hủy giấy cách điện.
- Hàm lượng nước vượt mức cho phép: Lượng nước hòa tan vượt quá tiêu chuẩn vận hành (thường trên 25 đến 30 ppm), trực tiếp đe dọa đến độ bền điện môi của toàn hệ thống.
4.2 Xuất hiện các tạp chất và hiện tượng lạ trong dầu
Kỹ thuật viên có thể phát hiện các dấu hiệu già hóa của dầu thông qua kiểm tra trực quan hoặc kiểm tra định kỳ thiết bị:
- Dầu bị đổi màu và có cặn bẩn: Dầu chuyển từ màu vàng nhạt sang màu nâu sẫm, xuất hiện các cặn bùn hoặc muội than lơ lửng do quá trình già hóa vật liệu và phóng điện cục bộ sinh ra.
- Dầu có mùi khét đặc trưng: Mùi khét hoặc mùi nồng xuất hiện khi dầu bị quá nhiệt cục bộ hoặc do hồ quang điện đốt cháy liên tục bên trong vỏ máy.
4.3 Sau khi máy biến áp trải qua sự cố lớn
- Sự cố ngắn mạch hoặc phóng điện nội bộ: Khi máy biến áp gặp sự cố ngắn mạch nghiêm trọng hoặc phóng điện phóng tia lửa lớn, dòng hồ quang sẽ bẻ gãy các liên kết hydrocacbon, làm biến chất dầu hoàn toàn và sinh ra lượng lớn khí hòa tan nguy hiểm (như Acetylene, Hydro).
- Sau khi sửa chữa, đại tu thiết bị: Quá trình mở máy để quấn lại cuộn dây, thay thế phụ kiện hoặc xử lý lỗi rò rỉ sẽ khiến dầu cũ tiếp xúc với không khí, độ ẩm và bụi bẩn, đòi hỏi phải xả bỏ và thay nạp lượng dầu mới đạt chuẩn.
>> Tìm hiểu thêm:
- Hướng dẫn xả khí tại rơ le hơi máy biến áp và khi nào thực hiện
- Hướng dẫn tăng hạ điện áp trên máy biến áp chi tiết, an toàn
5. Cách nhận biết máy biến áp bị thiếu dầu

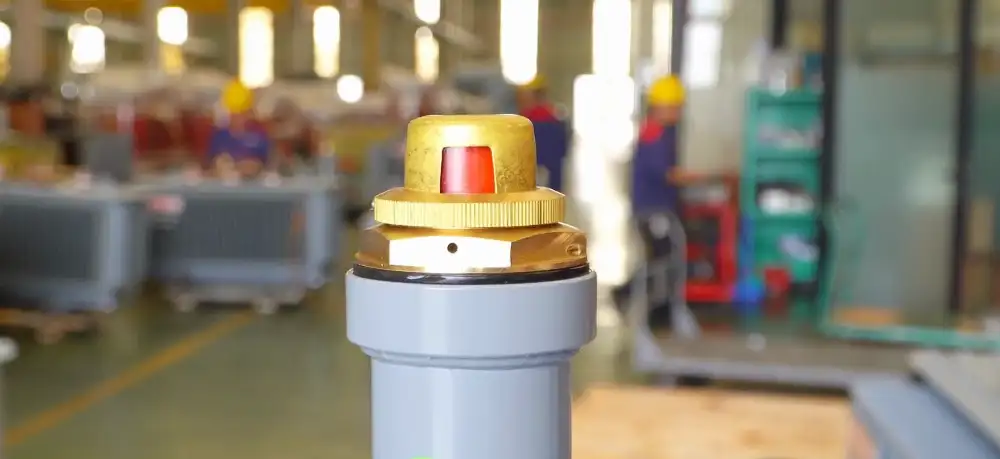

Thông thường, máy biến áp THIBIDI được trang bị ống báo dầu hoặc mắt báo dầu trên bình dầu phụ (hoặc thân máy tùy thiết kế).
- Mắt báo dầu màu đỏ: Khi bạn quan sát thấy phần màu đỏ hiện rõ hoặc kim chỉ về vạch thấp nhất, đó là tín hiệu cảnh báo mức dầu đã xuống dưới ngưỡng an toàn.
- Màu sắc dầu: Nếu dầu chuyển sang màu tối, đen hoặc có cặn, bạn nên cân nhắc việc thay mới thay vì chỉ châm thêm.
6. Quy trình thay dầu máy biến áp
Quy trình thay dầu máy biến áp phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và an toàn điện để đảm bảo chất lượng môi chất sau khi nạp. Dưới đây là các bước thực hiện chi tiết:
Bước 1: Chuẩn bị trước khi thay dầu
Đội ngũ kỹ thuật phải chuẩn bị đầy đủ khối lượng dầu mới đã có chứng nhận thí nghiệm đạt chuẩn, máy lọc dầu chân không tuần hoàn, bồn chứa chuyên dụng cho dầu xả và trang bị bảo hộ lao động. Kỹ thuật viên chỉ thực hiện công tác thay dầu trong điều kiện thời tiết khô ráo, tuyệt đối không thi công khi trời mưa hoặc độ ẩm không khí vượt quá 75% nhằm ngăn ngừa hiện tượng nhiễm ẩm vào bên trong thùng máy.
Bước 2: Ngắt điện và đảm bảo an toàn
Dừng hoạt động máy biến áp và đợi máy nguội bớt để tránh hiện tượng giãn nở nhiệt ảo khi đo mức dầu.
Bước 3: Xả dầu cũ và hút chân không
Kỹ thuật viên kết nối đường ống chịu dầu vào van xả đáy của máy biến áp để rút toàn bộ lượng dầu cũ ra bồn chứa dự phòng, đảm bảo không làm rò rỉ dầu ra môi trường. Ngay sau đó, nhân viên kỹ thuật sử dụng dung dịch làm sạch chuyên dụng và khăn lau không xơ để loại bỏ hoàn toàn bụi bẩn, tạp chất bám xung quanh nắp bình dầu phụ, các van châm dầu và các sứ xuyên. Mục đích là để triệt tiêu nguy cơ ngoại vật lọt vào bên trong khi mở máy.
Bước 4: Vệ sinh khu vực nắp dầu
Dùng giẻ sạch lau kỹ xung quanh nắp châm dầu (thường nằm ở đỉnh bình dầu phụ hoặc phía trên nắp máy). Việc này cực kỳ quan trọng để tránh bụi bẩn, nước mưa rơi vào bên trong thùng máy.
Bước 5: Mở nắp van châm dầu
Sử dụng dụng cụ phù hợp để mở nắp. Hãy thực hiện nhẹ nhàng để không làm hỏng ron cao su (gioăng) chống rò rỉ.
Bước 6: Châm dầu từ từ
Đổ dầu cách điện vào máy thông qua tháp dầu cẩn thận và chậm rãi.
- Lưu ý: Châm từ từ để bọt khí thoát hết ra ngoài.
- Quan sát mắt báo: Vừa châm vừa nhìn vào mắt báo dầu. Ngừng châm khi mức dầu đạt đến vạch định mức. Khi dầu đủ, mắt nhìn dầu sẽ chuyển sang màu trắng.
Bước 7: Đóng nắp và kiểm tra rò rỉ
Siết chặt nắp van. Lau sạch các vết dầu thừa bám trên vỏ máy. Sau khoảng 30 phút, kiểm tra lại xem có hiện tượng rò rỉ dầu ở các mối nối hay không.
7. Chuẩn bị trước khi thực hiện Châm Thêm Dầu Máy Biến Áp THIBIDI
Để đảm bảo an toàn và hiệu quả, bạn cần chuẩn bị:
- Loại dầu phù hợp: Phải dùng đúng loại dầu cách điện mà THIBIDI khuyến cáo (ví dụ: Nynas, Shell Diala, hoặc dầu tiêu chuẩn IEC 60296). Tuyệt đối không pha trộn các loại dầu khác loại hoặc liên hệ với THIBIDI để mua chính xác loại dầu cách điện.
- Dụng cụ: Bình chứa dầu có vòi, giẻ lau không để lại sợi bông, cờ lê/mỏ lết để mở nắp van.
- An toàn điện: Phải ngắt điện hoàn toàn và thực hiện biện pháp tiếp địa nếu cần thiết trước khi thao tác trực tiếp trên máy.
>> Tìm hiểu thêm:
- Điều gì xảy ra khi máy biến áp quá tải?
- Tại sao máy biến áp cần hệ thống làm mát?
- Máy biến áp có thể hoạt động liên tục bao lâu? Điều gì ảnh hưởng đến tuổi thọ máy biến áp
8. Các lưu ý về an toàn kỹ thuật khi thay dầu máy biến áp
- Tuyệt đối không châm dầu khi máy đang vận hành: Nguy cơ phóng điện cực cao.
- Tránh độ ẩm: Không thực hiện châm dầu dưới trời mưa hoặc trong môi trường quá ẩm ướt.
- Xả air (xả khí): Sau khi châm dầu, nếu máy có van xả khí trên các bộ phận như sứ xuyên hoặc rơ le hơi, hãy thực hiện xả khí để đảm bảo không có túi khí tồn đọng bên trong.
>> Tìm hiểu thêm:
- Vì sao nhiều máy biến áp hỏng dù còn mới?
- Khi nào nên thay máy biến áp cũ?
Trên đây là toàn bộ hướng dẫn về chức năng, đặc tính kỹ thuật và quy trình vận hành hệ thống cách điện lỏng của thiết bị. Kỹ thuật viên nên kiểm nghiệm định kỳ và thay dầu máy biến áp đúng kỹ thuật để ngăn ngừa sự cố phóng điện, tối ưu khả năng tản nhiệt và bảo vệ cuộn dây. Đây là công tác quan trọng, đảm bảo doanh nghiệp duy trì lưới điện vận hành an toàn, liên tục và kéo dài tối đa tuổi thọ cho máy biến áp.
