Trạm biến áp là gì? Phân loại và công năng của trạm biến áp hiện nay

Trạm biến áp là mắt xích dùng để biến đổi cấp điện áp và thực hiện đóng cắt, bảo vệ, đo lường trong hệ thống điện. Việc chọn đúng loại trạm không chỉ phụ thuộc công suất mà còn phải xét cấp điện áp, mặt bằng, môi trường, yêu cầu an toàn, độ tin cậy và khả năng mở rộng. Cùng theo dõi bài viết để hiểu rõ hơn về các loại trạm biến áp và những tiêu chí cần xem xét dưới góc nhìn chuyên gia.

1. Trạm biến áp là gì?

Trạm biến áp là công trình điện gồm máy biến áp cùng thiết bị đóng cắt, bảo vệ, đo lường, thanh cái, cáp hoặc đường dây, hệ thống nối đất và các hạng mục phụ trợ. Máy biến áp là thiết bị trung tâm, còn “trạm” là một hệ thống hoàn chỉnh để tiếp nhận, biến đổi và phân phối điện năng.

Trong lưới phân phối, trạm thường hạ điện áp trung áp xuống điện áp sử dụng. Ở cấp truyền tải hoặc liên kết lưới, trạm có thể tăng áp, hạ áp hoặc liên lạc giữa các cấp điện áp.

2. Cấu tạo cơ bản của trạm biến áp

• Máy biến áp phù hợp về công suất, điện áp, tần số, tổ đấu dây, điện áp ngắn mạch và điều kiện vận hành.
• Thiết bị phía trung áp: máy cắt hoặc cầu dao, cầu chì, chống sét van, thanh cái và cáp.
• Tủ hạ áp: máy cắt tổng, thanh cái, bảo vệ nhánh, đo lường và bù công suất phản kháng khi cần.
• Hệ thống bảo vệ, điều khiển, đo đếm, cảnh báo; hệ thống nối đất và chống sét.
• Nhà trạm, móng, hàng rào, thông gió, chiếu sáng, thoát nước, phòng cháy chữa cháy và rãnh, hố thu gom dầu đối với máy biến áp ngâm dầu.

> > Tìm hiểu thêm:

• Máy biến áp hoạt động như thế nào? Cấu tạo và nguyên lý hoạt động
• Công dụng của máy biến áp trong hệ thống điện

3. Tại sao cần có trạm biến áp?

Điện năng được truyền tải ở điện áp cao để giảm dòng điện và tổn thất trên đường dây, nhưng thiết bị sử dụng cần cấp điện áp phù hợp. Trạm biến áp tạo ra sự chuyển tiếp an toàn giữa các cấp điện áp, đồng thời  phát hiện và cô lập sự cố thông qua hệ thống bảo vệ, thiết bị đóng cắt và phân đoạn lưới.

Một trạm được tính toán đúng còn giúp giữ chất lượng điện áp, nâng độ tin cậy cấp điện, giảm tổn thất và tạo dư địa cho phụ tải tăng trưởng.

> > Tìm hiểu thêm: Vì sao nhiều trạm biến áp phải bố trí lớp đá dăm và hố thu dầu?

4. Yêu cầu thiết kế trạm biến áp đúng kỹ thuật

• Xác định phụ tải tính toán, hệ số đồng thời, dự báo tăng trưởng và phương án dự phòng.
• Chọn cấp điện áp, số lượng và dung lượng máy; kiểm tra quá tải, ngắn mạch, sụt áp và phối hợp bảo vệ.
• Bố trí khoảng cách an toàn, lối thao tác, thông gió, thoát nhiệt, chống ngập, chống cháy và tiếp cận  bảo dưỡng.
• Thiết kế nối đất theo điện áp bước, điện áp tiếp xúc; kiểm tra chống sét và an toàn điện.
• Tuân thủ quy chuẩn, tiêu chuẩn, yêu cầu của đơn vị điện lực và hồ sơ được thẩm tra, nghiệm thu.

5. Các loại trạm biến áp phổ biến

Có thể phân loại trạm biến áp theo nhiều tiêu chí. Mỗi loại đảm nhiệm một vai trò khác nhau trong quá trình truyền tải và cung cấp điện, tùy thuộc vào vị trí và yêu cầu vận hành của hệ thống.

Theo chức năng trong hệ thống điện

• Trạm theo cấp điện áp: Gồm siêu cao áp, cao áp, trung áp và hạ áp.
• Trạm trung gian: Nhận điện cao áp (110kV – 220kV) đổi thành trung áp (22kV – 35kV).
• Trạm phân phối: Nhận điện trung áp đổi thành hạ áp (0.4kV) cấp cho dân cư, nhà máy.

Theo kết cấu và phương thức lắp đặt

• Trạm treo trên cột: Phù hợp phụ tải nhỏ và những khu vực có mặt bằng hạn chế.
• Trạm giàn: Thuận tiện quan sát nhưng cần hành lang an toàn.

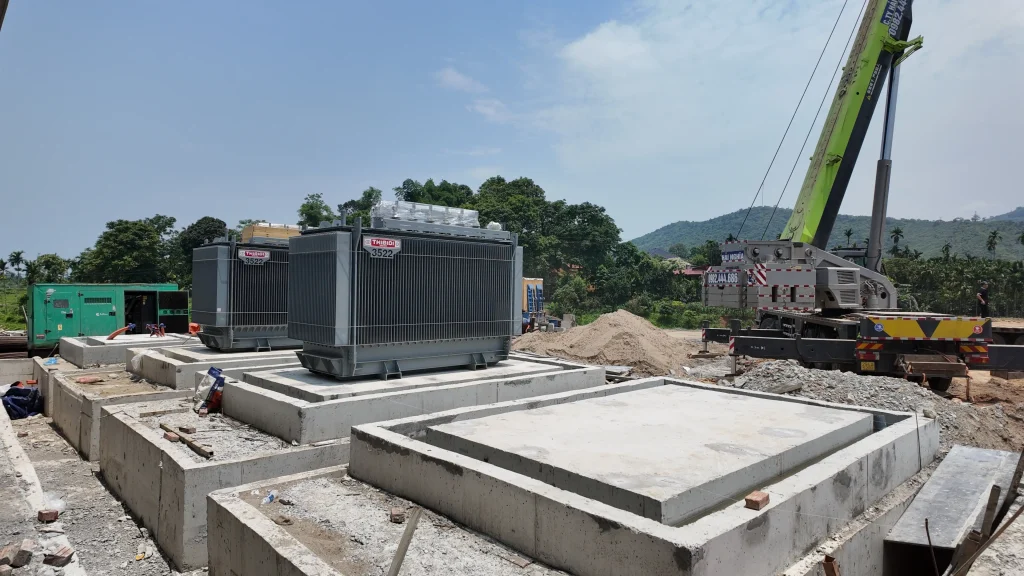

• Trạm đặt nền hoặc trạm xây: Phù hợp với phụ tải có công suất lớn.
• Trạm hợp bộ kiểu kiosk: tích hợp thiết bị trong vỏ kim loại, gọn và rút ngắn thời gian lắp đặt.
• Trạm di động: Có khả năng di chuyển, phù hợp với nhu cầu cấp điện tạm thời hoặc các trường hợp cần linh hoạt trong vận hành.

> > Tìm hiểu thêm: Các cấp điện áp ở Việt Nam theo quy định pháp luật và phân loại

6. Lưu ý vận hành an toàn biến áp

• Chỉ người được đào tạo, phân công và có trang bị phù hợp mới được thao tác.
• Thực hiện quy trình cắt điện, kiểm tra hết điện, nối đất, đặt biển báo và rào chắn trước công việc.
• Theo dõi tải, nhiệt độ, tiếng ồn, mức dầu, rò rỉ, tình trạng đầu nối và thiết bị bảo vệ.
• Không tự ý thay đổi nấc điện áp, chỉnh định bảo vệ hoặc đóng điện lại sau sự cố khi chưa xác định nguyên nhân.

> > Tìm hiểu thêm:

• Những lỗi vận hành máy biến áp phổ biến
• Quy trình thay dầu máy biến áp đạt chuẩn và an toàn

7. Dụng cụ bảo hộ khi làm việc gần trạm biến áp

Tùy cấp điện áp và nội dung công việc, trang bị có thể gồm găng cách điện, ủng hoặc thảm cách điện, sào thao tác, bút hoặc thiết bị thử điện, bộ nối đất di động, kính và mũ bảo hộ, quần áo chống hồ quang. Mỗi dụng cụ phải đúng cấp điện áp, còn hạn kiểm định và được kiểm tra trước khi dùng.

8. Phạm vi của một trạm biến áp hoàn chỉnh

Khi lập dự án, cần phân biệt ranh giới thiết bị và ranh giới công trình. Phần điện nhất thứ gồm máy biến áp, thiết bị đóng cắt, thanh cái, cáp, chống sét và nối đất. Phần nhị thứ gồm bảo vệ, điều khiển, đo lường, tín hiệu, nguồn tự dùng và truyền thông. Phần xây dựng gồm nền móng, nhà trạm, mương cáp, đường nội bộ, hàng rào, thông gió, chống ngập và phòng cháy chữa cháy. Chỉ khi các phần này được phối hợp đồng bộ,trạm mới có thể vận hành như một hệ thống an toàn.

Vì vậy, câu hỏi “trạm bao nhiêu kVA?” mới chỉ giải quyết một phần rất nhỏ. Hai trạm cùng công suất có thể khác hẳn về cấp điện áp, sơ đồ thanh cái, số nguồn, mức dự phòng, dòng ngắn mạch, mức tự động hóa, vị trí lắp đặt và yêu cầu duy trì cấp điện.

9. Cách xác định dung lượng và số lượng máy biến áp cho trạm

Dung lượng máy biến áp được xác định từ phụ tải biểu kiến tính toán, trong đó phải xét công suất tác dụng, hệ số công suất, hệ số đồng thời, đặc tính khởi động của động cơ, tải phi tuyến, sóng hài và dự phòng phát triển. Không cộng cơ học toàn bộ công suất ghi trên nhãn thiết bị; nhưng cũng không được giảm quá mức bằng một hệ số kinh nghiệm thiếu căn cứ. Khi trạm có nhiều máy, cần đồng thời xét phương thức vận hành, yêu cầu dự phòng và khả năng cấp tải khi một máy ngừng vận hành.

• Một máy phù hợp khi phụ tải không đòi hỏi dự phòng cao, mặt bằng nhỏ và có phương án cấp điện thay thế khi bảo dưỡng.
• Hai máy trở lên phù hợp khi cần phân đoạn phụ tải, nâng độ tin cậy hoặc duy trì cấp điện khi một máy ngừng; tuy nhiên phải kiểm tra chế độ làm việc song song và tải còn lại khi sự cố.
• Máy quá lớn làm tăng vốn đầu tư và tổn hao không tải; máy quá nhỏ dễ quá tải, tăng nhiệt và hạn chế phát triển.
• Phương án tốt phải được đánh giá theo cả chi phí đầu tư, tổn thất điện năng, độ tin cậy và khả năng vận hành trong suốt vòng đời.

> > Tìm hiểu thêm:

• Các loại máy biến áp: Phân loại, so sánh ưu nhược điểm và ứng dụng
• Các loại tổn hao trong máy biến áp và tại sao lại quan trọng

10. So sánh các loại trạm biến áp theo điều kiện sử dụng

11. Trình tự thiết kế từ phụ tải đến phương án trạm biến áp

• Thu thập biểu đồ phụ tải, mức quan trọng của từng nhóm tải và yêu cầu cấp điện liên tục.
• Chọn điểm đấu nối, cấp điện áp và sơ đồ cung cấp điện; tính tổn thất, sụt áp và dòng ngắn mạch.
• Chọn số lượng, dung lượng, loại máy biến áp và sơ đồ thanh cái.
• Tính toán bảo vệ, nối đất, chống sét, cáp, thông gió, phòng cháy và điều kiện xây dựng.
• Thẩm tra khả năng vận hành, bảo dưỡng, thay thế thiết bị và mở rộng trong tương lai.

12. Nghiệm thu và đưa trạm biến áp vào vận hành

Trước khi đóng điện cần kiểm tra hồ sơ xuất xưởng, biên bản lắp đặt, thử nghiệm máy biến áp, cáp, thiết bị đóng cắt, bảo vệ, đo lường và hệ thống nối đất. Kết quả thử nghiệm xuất xưởng là một phần của hồ sơ nghiệm thu thiết bị nhưng không thay thế việc kiểm tra, thử nghiệm tại hiện trường. Cần xác nhận tình trạng lắp đặt, đấu nối, cách điện, tỷ số biến, cực tính, tổ đấu dây, thứ tự pha, bảo vệ, liên động, cáp và hệ thống nối đất theo phạm vi của dự án. Các liên động phải được thử ở cả trạng thái cho phép và trạng thái cấm; cài đặt bảo vệ phải phù hợp với sơ đồ được phê duyệt.

Sau đóng điện không tải, cần theo dõi điện áp, dòng không tải, tiếng ồn, rung, nhiệt, rò rỉ và tín hiệu bất thường trước khi tăng tải. Hồ sơ hoàn công, chỉnh định bảo vệ và nhật ký ban đầu là dữ liệu gốc để so sánh trong suốt quá trình quản lý tài sản.

> > Tìm hiểu thêm:

• Test điện áp cao thực tế tại THIBIDI
• Dấu hiệu nhận biết máy biến áp vận hành bất thường

13. Góc nhìn kỹ sư THIBIDI

Một trạm tốt không phải trạm có nhiều thiết bị nhất, mà là trạm có cấu hình vừa đủ, bảo vệ chọn lọc, dễ vận hành và còn khả năng mở rộng hợp lý. Máy biến áp phải được lựa chọn cùng với sơ đồ trạm; tách rời hai quyết định này dễ dẫn đến đúng máy nhưng sai hệ thống.

THIBIDI khuyến nghị chủ đầu tư đưa dữ liệu phụ tải và điều kiện lắp đặt vào hồ sơ yêu cầu ngay từ đầu. Đây là cơ sở để nhà sản xuất tối ưu tổn hao, độ tăng nhiệt, độ ồn, kích thước và phụ kiện thay vì chỉ báo giá theo công suất danh nghĩa.

14. Tình huống lựa chọn trạm biến áp cho một nhà máy đang mở rộng

Một nhà máy có phụ tải hiện hữu 1.200 kVA, kế hoạch tăng thêm 800 kVA và một số động cơ lớn không nên chọn trạm bằng phép cộng 2.000 kVA rồi nhân dự phòng. Cần dựng biểu đồ tải theo ca, xác định động cơ nào khởi động đồng thời, tải quan trọng nào phải duy trì khi sự cố  và khả năng đáp ứng của nguồn trung áp. Từ đó mới so sánh một máy lớn, hai máy phân đoạn hoặc phương án mở rộng theo giai đoạn.

Nếu dùng hai máy, cần quyết định thanh cái hạ áp phân đoạn hay vận hành song song. Phân đoạn giúp hạn chế dòng ngắn mạch và cô lập sự cố, nhưng chuyển tải cần quy trình hoặc tự động hóa. Vận hành song song linh hoạt hơn về tải nhưng đòi hỏi tương thích máy và làm dòng sự cố tăng. Đây là ví dụ cho thấy “loại trạm” là kết quả của bài toán vận hành, không chỉ bài toán mặt bằng.

Cấu hình trạm phải được kiểm tra đồng bộ với mức ngắn mạch của hệ thống. Không nên chọn máy biến áp trước rồi mới kiểm tra khả năng chịu ngắn mạch của thiết bị hạ áp và thanh cái.

> > Tìm hiểu thêm: kVA và kW khác nhau thế nào?

15. Những sai lầm thường gặp trong hồ sơ trạm biến áp

• Chỉ nêu tổng công suất đặt mà không cung cấp biểu đồ tải và danh mục phụ tải quan trọng.
• Chọn máy trước khi tính dòng ngắn mạch, dẫn đến thiết bị hạ áp không đồng bộ.
• Không dự phòng đường vận chuyển và khoảng không thay máy trong tương lai.
• Thiếu tính toán nhiệt phòng trạm; cửa thông gió có diện tích nhưng đường gió bị cản.
• Thiết kế nối đất chỉ đánh giá bằng một giá trị điện trở nối đất mà không kiểm tra điện áp tiếp xúc, điện áp bước, phân bố dòng sự cố, liên kết đẳng thế và sự phối hợp với hệ thống bảo vệ.
• Thiết kế phòng cháy, ngăn dầu và thoát nước tách rời phần điện, tạo xung đột khi thi công.

16. Checklist dữ liệu gửi nhà sản xuất máy biến áp

• Sơ đồ một sợi, cấp điện áp, tần số, nối đất và mức ngắn mạch.
• Biểu đồ tải, loại tải, sóng hài, động cơ lớn và dự báo tăng trưởng.
• Điều kiện môi trường, vị trí trong/ngoài nhà, nhiệt độ, độ cao, bụi, ăn mòn và độ ồn.
• Giới hạn kích thước, khối lượng, cửa vận chuyển và vị trí đầu cáp/thanh cái.
• Yêu cầu tổn hao,  điện áp ngắn mạch (uₖ%), tổ đấu dây, nấc, phụ kiện, tín hiệu và giao thức truyền thông.
• Tiêu chuẩn, phạm vi thử nghiệm, tài liệu bàn giao và điều kiện bảo hành.

17. Câu hỏi thường gặp (FAQ)

17.1. Trạm biến áp và máy biến áp có giống nhau không?

Không. Máy biến áp là một thiết bị; trạm biến áp là hệ thống gồm máy biến áp và các thiết bị đóng cắt, bảo vệ, đo lường cùng hạ tầng phụ trợ.

17.2. Nên chọn trạm kiosk hay trạm xây?

Không có đáp án chung. Kiosk gọn, tích hợp cao; trạm xây linh hoạt về không gian và mở rộng. Cần so sánh mặt bằng, môi trường, công suất,  bảo dưỡng và yêu cầu phòng cháy.

17.3. Ai được phép vận hành trạm biến áp?

Người được đào tạo, sát hạch, giao nhiệm vụ và tuân thủ quy trình an toàn điện của đơn vị quản lý.

18. THIBIDI khuyến nghị

Lựa chọn và vận hành máy biến áp phải dựa trên phụ tải, điều kiện lưới, môi trường, tiêu chuẩn và yêu cầu an toàn của từng dự án. Nội dung bài mang tính hướng dẫn; thiết kế, lắp đặt, thử nghiệm và thao tác phải do người có chuyên môn thực hiện theo hồ sơ được phê duyệt.

————————————-

Tập thể tác giả THIBIDI:

1. Nguyễn Hữu Khôi – Giám đốc Kỹ thuật;
2. Nguyễn Anh Huy – Trưởng phòng Thiết kế;
3. Đinh Mạnh Hùng – Trưởng phòng Kỹ thuật;
4. Lê Xuân Sang – Trưởng phòng Dịch vụ khách hàng.
