Tiêu chuẩn dầu máy biến áp và chỉ tiêu khi kiểm tra dầu máy biến áp

Đọc đúng các chỉ số để đánh giá sức khỏe máy biến áp

Kiểm tra dầu máy biến áp không chỉ là kiểm tra dầu

Khi nói đến công tác bảo trì máy biến áp (MBA), nhiều người thường hiểu rằng:

Kiểm tra dầu máy biến áp là để biết dầu còn tốt hay không.

Thực tế, đây chỉ là một phần của vấn đề.

Trong vận hành hiện đại, dầu cách điện được xem như một “nguồn dữ liệu” phản ánh tình trạng bên trong máy biến áp.

Thông qua các chỉ tiêu phân tích dầu, kỹ sư có thể đánh giá:

Tình trạng cách điện.
Mức độ lão hóa của dầu.
Mức độ lão hóa của giấy cách điện.
Nguy cơ quá nhiệt.
Nguy cơ phóng điện.
Các bất thường bên trong máy biến áp.

Nói cách khác:

Kiểm tra dầu máy biến áp thực chất là kiểm tra sức khỏe của máy biến áp.

Vậy những chỉ tiêu nào quan trọng nhất?

Không có chỉ tiêu nào quan trọng nhất

Một sai lầm khá phổ biến là chỉ nhìn vào một kết quả rồi kết luận:

Dầu tốt.
Dầu xấu.
Cần thay dầu.

Thực tế:

Không có một chỉ tiêu đơn lẻ nào đủ để đánh giá toàn diện tình trạng dầu và máy biến áp.

Việc đánh giá cần dựa trên:

Nhiều chỉ tiêu đồng thời.
Xu hướng thay đổi theo thời gian.
Điều kiện vận hành thực tế.

Đó là lý do các chương trình Condition Monitoring hiện đại luôn sử dụng phương pháp đánh giá tổng hợp.

Mục lục

Tiêu chuẩn dầu máy biến áp là gì?

Tiêu chuẩn dầu máy biến áp quy định các chỉ tiêu kỹ thuật về:

Thông số điện: Điện áp đánh thủng (BDV), hệ số tổn hao điện môi (tgδ)
Thông số hoá chất: Độ ẩm, chỉ số axit (TAN), phân tích khí hòa tan (DGA), cặn và bùn dầu (Sludge)
Thông số vật lý: Sức căng bề mặt (IFT), độ nhớt, tỷ trọng

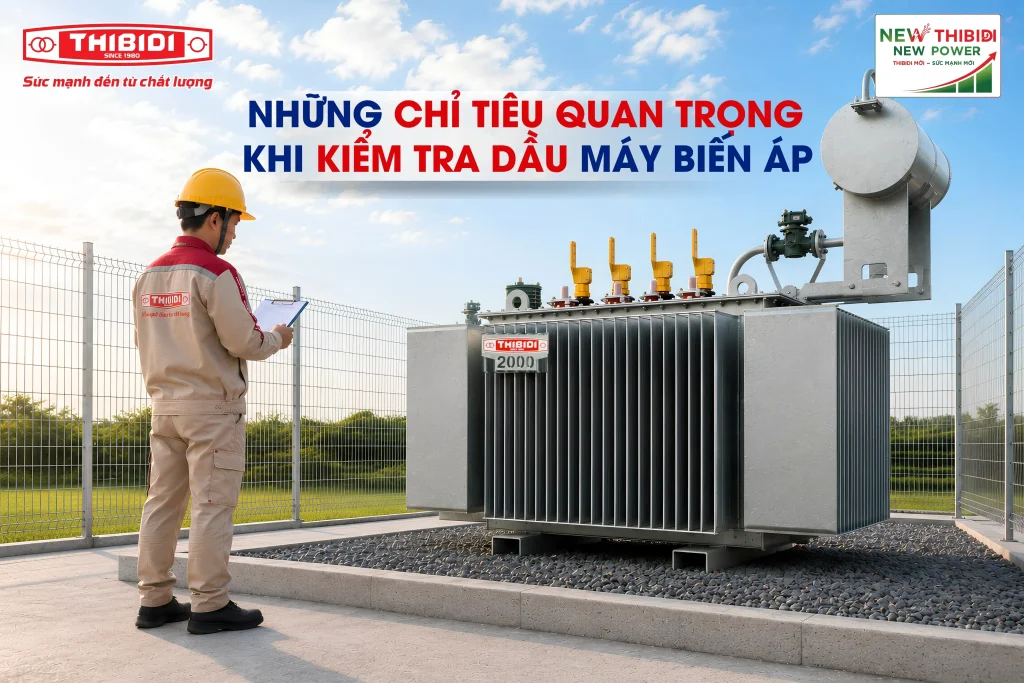

Những chỉ tiêu quan trọng khi kiểm tra dầu máy biến áp

Kiểm tra dầu máy biến áp không chỉ phản ánh chất lượng dầu mà còn là “nguồn dữ liệu” đánh giá sức khỏe toàn diện của máy biến áp (MBA). Việc đánh giá cần dựa trên phương pháp tổng hợp đa chỉ tiêu thay vì chỉ nhìn vào một thông số đơn lẻ, bao gồm:

1. ĐIỆN ÁP ĐÁNH THỦNG (BDV)

Chỉ tiêu phản ánh khả năng cách điện

BDV (Breakdown Voltage) là một trong những chỉ tiêu được sử dụng phổ biến nhất.

Chỉ tiêu này phản ánh:

Khả năng chịu điện áp của dầu trước khi xảy ra đánh thủng điện môi.

Khi dầu bị:

Nhiễm nước.
Nhiễm tạp chất.
Nhiễm bụi.
Chứa các hạt dẫn điện.

thì BDV thường giảm xuống.

Ý nghĩa

BDV cao → Khả năng cách điện tốt.
BDV thấp → Cần kiểm tra nguyên nhân.

Tuy nhiên:

BDV chỉ phản ánh một phần tình trạng dầu.

Không nên sử dụng riêng chỉ tiêu này để kết luận tình trạng máy biến áp.

2. ĐỘ ẨM (MOISTURE CONTENT)

Độ ẩm là một trong những thông số quan trọng nhất đối với hệ thống cách điện.

Nước có thể xuất hiện trong dầu do:

Rò rỉ môi trường.
Hệ thống kín dầu không đảm bảo.
Giấy cách điện lão hóa.
Quá trình bảo dưỡng.

Độ ẩm tăng có thể gây:

Giảm điện áp đánh thủng.
Giảm độ bền điện môi.
Tăng nguy cơ phóng điện.
Đẩy nhanh lão hóa giấy cách điện.

Đối với nhiều máy biến áp, xu hướng tăng độ ẩm thường là một tín hiệu cảnh báo sớm rất có giá trị.

> > Tìm hiểu thêm:

Khi nào nên thay máy biến áp cũ
Vì sao nhiều máy biến áp hỏng dù còn mới?

3. CHỈ SỐ AXIT (TAN)

Dấu hiệu của quá trình lão hóa dầu

TAN (Total Acid Number) phản ánh:

Mức độ oxy hóa và lão hóa hóa học của dầu.

Khi dầu vận hành lâu năm:

Oxy hóa tăng.
Sản phẩm phân hủy tăng.
Axit hình thành nhiều hơn.

Nếu chỉ số axit tăng cao:

Dầu suy giảm chất lượng.
Tăng hình thành cặn bùn.
Tăng tốc độ lão hóa cách điện.

Đây là một trong những chỉ tiêu quan trọng nhất để đánh giá tuổi thọ dầu.

4. PHÂN TÍCH KHÍ HÒA TAN (DGA)

“Xét nghiệm máu” của máy biến áp

Phân tích khí hoà tan trong dầu (DGA) là phương pháp quan trọng để chẩn đoán tình trạng cách điện của máy biến áp. DGA giúp phát hiện sớm các sự cố tiềm ẩn như: phóng điện cục bộ, quá nhiệt hoặc hồ quang trước khi xảy ra hư hỏng nặng, từ đó giảm thiểu thời gian ngừng hoạt động

DGA (Dissolved Gas Analysis) là một trong những phương pháp chẩn đoán mạnh nhất hiện nay.

Khi máy biến áp xuất hiện:

Quá nhiệt.
Phóng điện cục bộ.
Hồ quang điện.
Suy giảm cách điện.

dầu máy biến áp sẽ sinh ra các loại khí khác nhau.

Ví dụ:

H₂ (Hydrogen): thường liên quan đến PD.
CH₄ (Methane): liên quan quá nhiệt mức thấp.
C₂H₄ (Ethylene): liên quan quá nhiệt nhiệt độ cao.
C₂H₂ (Acetylene): thường liên quan hồ quang điện.
CO và CO₂: liên quan lão hóa cellulose.

Thông qua việc phân tích thành phần và xu hướng thay đổi của các khí này, kỹ sư có thể phát hiện sớm nhiều dạng sự cố trước khi chúng trở nên nghiêm trọng.

> > Tìm hiểu thêm: Máy biến áp có thể hoạt động liên tục bao lâu? Điều gì ảnh hưởng đến tuổi thọ máy biến áp

5. HỆ SỐ TỔN HAO ĐIỆN MÔI (tgδ)

tgδ (Tan Delta) phản ánh:

Mức độ tổn hao điện môi của dầu.

Khi dầu bị:

Oxy hóa.
Nhiễm ẩm.
Nhiễm tạp chất.

thì tgδ thường tăng lên.

Giá trị tgδ cao có thể cho thấy:

Dầu đang xuống cấp.
Chất lượng cách điện suy giảm.

Đây là chỉ tiêu thường được sử dụng trong các chương trình đánh giá chuyên sâu.

> > Tìm hiểu thêm: Vì sao dầu máy biến áp bị suy giảm chất lượng?

6. IFT (INTERFACIAL TENSION)

Sức căng bề mặt liên pha

IFT phản ánh:

Mức độ tinh khiết và trạng thái oxy hóa của dầu.

Khi dầu lão hóa:

Các sản phẩm oxy hóa tăng lên.
IFT giảm xuống.

IFT thấp thường là dấu hiệu cho thấy dầu đang bị suy giảm chất lượng.

Đây là một chỉ tiêu rất hữu ích khi đánh giá tuổi thọ dầu.

7. CẶN VÀ BÙN DẦU (SLUDGE)

Khi dầu bị oxy hóa lâu ngày có thể hình thành:

Cặn.
Bùn dầu.
Các sản phẩm phân hủy.

Những chất này có thể:

Bám lên dây quấn.
Bám lên két tản nhiệt.
Cản trở truyền nhiệt.
Làm tăng nhiệt độ vận hành.

Sludge là một trong những dấu hiệu cho thấy dầu đã lão hóa đáng kể.

> > Tìm hiểu thêm:

Vì sao quấn dây máy biến áp cần độ chính xác cao
Những lỗi vận hành máy biến áp phổ biến
Dấu hiệu nhận biết máy biến áp vận hành bất thường

8. ĐỘ NHỚT (VISCOSITY)

Độ nhớt phản ánh:

Khả năng lưu thông và truyền nhiệt của dầu.

Nếu độ nhớt quá cao:

Dầu lưu thông kém.
Hiệu quả làm mát giảm.

Nếu độ nhớt thay đổi bất thường:

Đó có thể là dấu hiệu dầu đang suy giảm chất lượng.

9. TỶ TRỌNG (DENSITY)

Tỷ trọng không phải chỉ tiêu quyết định nhưng vẫn có giá trị theo dõi.

Sự thay đổi bất thường của tỷ trọng có thể phản ánh:

Thay đổi thành phần dầu.
Nhiễm bẩn.
Sự xuất hiện của các sản phẩm phân hủy.

Điều quan trọng nhất: Theo dõi xu hướng

Trong thực tế vận hành, giá trị lớn nhất của việc kiểm tra dầu không nằm ở:

Một kết quả tại một thời điểm.

Mà nằm ở:

Xu hướng thay đổi qua nhiều năm vận hành.

Ví dụ:

Độ ẩm tăng dần.
Axit tăng dần.
H₂ tăng dần.
IFT giảm dần.

Những thay đổi nhỏ nhưng liên tục thường có giá trị cảnh báo lớn hơn nhiều so với một kết quả đơn lẻ.

Đây chính là nền tảng của Predictive Maintenance hiện đại.

GÓC NHÌN KỸ SƯ THIBIDI

Trong thực tế, nhiều đơn vị chỉ quan tâm đến BDV.

Tuy nhiên:

Một mẫu dầu có BDV tốt chưa chắc đồng nghĩa với máy biến áp đang khỏe mạnh.

Ngược lại:

Có những trường hợp BDV vẫn đạt yêu cầu nhưng DGA đã cho thấy dấu hiệu:

Quá nhiệt.
PD.
Hồ quang điện.
Lão hóa cellulose.

Theo kinh nghiệm của các kỹ sư THIBIDI:

Giá trị lớn nhất của việc phân tích dầu không nằm ở từng con số riêng lẻ mà nằm ở khả năng nhìn thấy xu hướng và phát hiện sớm rủi ro.

THIBIDI KHUYẾN NGHỊ

Đối với máy biến áp đang vận hành, THIBIDI khuyến nghị tối thiểu nên theo dõi định kỳ, kiểm tra dầu máy biến áp:

Nhóm chỉ tiêu cơ bản

BDV.
Độ ẩm.
Chỉ số axit.
Màu sắc dầu.

Nhóm chỉ tiêu chuyên sâu

DGA.
tgδ.
IFT.
Sludge.

Đối với máy biến áp quan trọng

Nên xây dựng chương trình:

Condition Monitoring.
Predictive Maintenance.
Theo dõi xu hướng dữ liệu nhiều năm.

Việc phát hiện sớm bất thường luôn hiệu quả và kinh tế hơn rất nhiều so với xử lý sự cố khi đã xảy ra.

Câu hỏi thường gặp (FAQ) khi kiểm tra dầu máy biến áp

1. Chỉ tiêu nào quan trọng nhất khi kiểm tra dầu máy biến áp?

Không có chỉ tiêu nào quan trọng nhất. Cần đánh giá tổng hợp nhiều thông số và xu hướng thay đổi theo thời gian.

2. BDV tốt có nghĩa là máy biến áp hoàn toàn bình thường không?

Không. Cần kết hợp thêm DGA, độ ẩm, chỉ số axit và các chỉ tiêu khác.

3. DGA có thực sự cần thiết không?

Đối với máy biến áp quan trọng, DGA là một trong những công cụ chẩn đoán sớm hiệu quả nhất hiện nay.

4. Bao lâu nên kiểm tra dầu máy biến áp một lần?

Tùy theo công suất, cấp điện áp và mức độ quan trọng của thiết bị. Thông thường nên thực hiện định kỳ theo kế hoạch bảo trì của đơn vị vận hành.

KẾT LUẬN

Kiểm tra dầu không chỉ nhằm đánh giá chất lượng dầu mà còn nhằm đánh giá tình trạng vận hành và sức khỏe của toàn bộ máy biến áp.

Các chỉ tiêu như:

BDV.
Độ ẩm.
Chỉ số axit.
DGA.
tgδ.
IFT.

đều cung cấp những góc nhìn khác nhau về tình trạng của thiết bị.

Vì vậy:

Giá trị thực sự của việc kiểm tra dầu không nằm ở từng chỉ số riêng lẻ mà nằm ở khả năng phát hiện sớm các dấu hiệu bất thường để bảo vệ tuổi thọ và độ tin cậy của máy biến áp.

————————————-
